Vlastnosti:

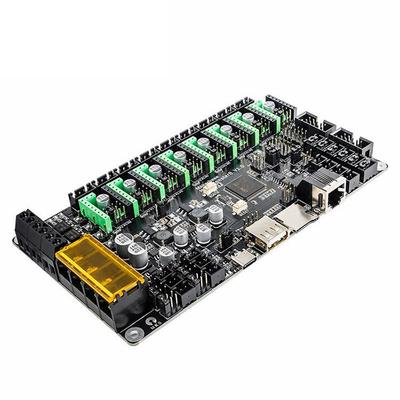

1. VYLEPŠOVACÍ DESKA: Monster8 V2 je vylepšená verze Monster8 V1. Při zachování původní funkcionality V1 byl přidán nezávislý DC5V pro RasPi, vyhrazeno rozhraní WIFl pro firmware RRF, přidány další bezpečnostní obvody a vyhrazena další funkční rozhraní.
2. ŠIROKÁ KOMPATIBILITA: Kompatibilní s Voronem, podporuje Marlin 2.0.x a hardware Klipper a také MKS MINI12864 LCD. Umožňuje tisk z USB disku a nastavení DFU režimu pomocí tlačítka Booto.
3. DIY ZÁBAVA: Tato deska MKS obsahuje 8 krokových ovladačů a 9 rozhraní pro motory. (Řidič 0, 1, 2 1, 2 2, 3, 4, 5, 6, 7), podpora různých ovladačů motorů, jako například A4988, DRV8825, LV8729, TMC2208, TMC2209, TMC2225, TMC2226 pro flexibilní upgrady svépomocí. Kompatibilní s Voron 2.4, pro řadu Ender 3. Je vyžadována aktualizace firmwaru pro Github.
4. VSTUP A VÝSTUP: DC12?24V vstup, 2 x MP1584EN výstupy DC12V (pro fanoušky) a DC5V, integrované s paměťovou kartou pro komunikaci SPI a rezervovaným signálovým rozhraním SPI.
5. KROKOVÝ OVLADAČ TMC2209: Super tichý a tepelně odolný, navržený pro zlepšení výkonu s hladkým povrchem pro snadnou manipulaci a ovládání.
Specifikace:
Typ položky: pro základní desku MKS
Materiál: PCB
Vstupní napětí: DC 1224 V, <30 A
Výstupní napětí: DC12V, DC5V, DC3,3V
3D Touch: Podpěra, podpora
Hardware: Kompatibilní s Marlin 2.0.X, pro Klipper
MCU: STM32F407VET6, 168 MHz, 512 KB Flash, 192 KB RAM
Pojistka: Vyměnitelné
Externí signál krokového motoru: Ano
Ochrana obvodů MOS: Odpor + Schottkyho dioda - ochrana
Ochrana obvodu s omezením: Odpor + Schottkyho dioda - ochrana
Ochrana obvodu teplotou: Odpor + Schottkyho dioda - ochrana
Reverzní elektromotorická síla motoru: Absorbováno odporem fázové sekvence
Kolík PA13: Používá se pro MT_DET
Pin PC5: Používá se pro Neopixel
Signál E4_EN: Stejné jako E0_EN=PB6
Rozhraní Robin WiFi: Dostupný
Rozhraní MAX31865: K dispozici, stejně jako signál os E4
Pro napájení RasPi: Nezávislý zdroj napájení DC5V 3A
Napájení koncového spínače: Pouze Z+ si může vybrat 5V nebo VIN, ostatní mají 5V
Specifikace ovladače TMC2209:
Maximální výstupní proud: 2,5A
Výchozí aktuální: 1,25A
Mikrokrokování: Až 1256
Konfigurace: STEPDIR nebo UART
Rozsah napětí zátěžového měniče: 5,528 V
Provozní napětí logiky IC: 3,3V 5V.
Seznam balíků:
1x základní deska 3D tiskárny
1 x USB datový kabel
38 x čepice na svetr (Výchozí 38, Extra jako dárek)
8x ovladač
8 x chladič ovladače NÁHRADNÍ DESKA: Monster8 V2 je vylepšená verze Monster8 V1. Při zachování původní funkcionality V1 byl přidán nezávislý DC5V pro RasPi, vyhrazeno rozhraní WIFl pro firmware RRF, přidány další bezpečnostní obvody a vyhrazeno více funkcí.
ŠIROKÁ KOMPATIBILITA: Kompatibilní s Voronem, podporuje Marlin 2.0.x a hardware Klipper a také MKS MINI12864 LCD. Umožňuje tisk z USB disku a nastavení DFU režimu pomocí tlačítka Booto.
DIY ZÁBAVA: Tato deska MKS obsahuje 8 krokových ovladačů a 9 rozhraní pro motory. (Řidič 0, 1, 2 1, 2 2, 3, 4, 5, 6, 7), podpora různých ovladačů motorů, jako například A4988, DRV8825, LV8729, TMC2208, TMC2209, TMC2225, TMC2226 pro flexibilní upgrady svépomocí. Compatibl
VSTUP A VÝSTUP: DC12?24V vstup, 2 x MP1584EN výstupy DC12V (pro fanoušky) a DC5V, integrované s paměťovou kartou pro komunikaci SPI a rezervovaným signálovým rozhraním SPI.
KROKOVÝ OVLADAČ TMC2209: Super tichý a tepelně odolný, navržený pro zlepšení výkonu s hladkým povrchem pro snadnou manipulaci a ovládání.
