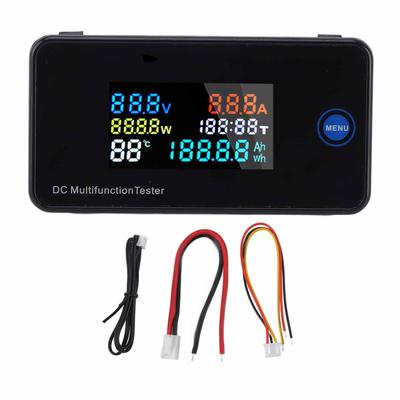

Tento dokument popisuje specifikaci multifunkčního testeru baterií PZEM-013/015 DC, tento měřič se používá hlavně k testování všech druhů napětí baterie, vybíjecího proudu, vybíjecího výkonu, vybíjecí impedance, vnitřního odporu, kapacity, vypouštěcí energie, spotřeby energie a provozní dobu a zobrazte naměřená data na LCD obrazovce.

PZEM-013: Rozsah měření 10A (vestavěný bočník) PZEM-015: Měřicí rozsah 300A (použijte externí bočník, lze kombinovat se čtyřmi druhy bočníku 50A, 100A, 200A, 300A).

Popis funkce Napětí Rozsah 0 200 V (při testu pod 8 V použijte režim nezávislého napájení) Počáteční zkušební napětí: 0,05V Přesnost: 1 %

Formát zobrazení <10V se zobrazí jako 9,99V <100V se zobrazí jako 99,9V >100V se zobrazí jako 199V Aktuální Rozsah: 0 10A (Typ: PZEM-013)

0-300A (Typ: PZEM-015) lze nastavit 50A 100A 200A 300A, 4 rozsah závisí na externím bočníku, 100A ve výchozím nastavení Startovací zkušební napětí: 10mA (Typ: PZEM-013)

20 mA (Typ: PZEM-015) Přesnost: 1 % Formát zobrazení <1A zobrazení jako 999mA <10A zobrazí jako 9,99A <100A zobrazí jako 99,9A >100A zobrazí jako 199A

Napájení Rozsah: 0 2000 W (Typ: PZEM-013)

0-60000W (Typ: PZEM-015) Startovací zkušební napětí: 0,1W (Typ: PZEM-013)

0,2 W (Typ: PZEM-015) Přesnost: 1 % Formát zobrazení <10W displej jako 9,99W <100W displej jako 99,9W <1000W displej jako 999W <10000W displej jako 9,99kW >10000W displej jako 19,9kW Inpedance=Napětí/Proud Rozsah 0 100Ω Přesnost: 1 % Formát zobrazení <100Ω se zobrazí jako 99,9Ω >100Ω zobrazí jako 199Ω Vnitřní odpor = (plné napětí-přivedení zátěžového napětí)/přivedení zátěžového napětí, když je vstupní zátěžové napětí větší než maximální napětí, vnitřní napětí je nulové. Rozsah 0 999 mΩ Přesnost: 1 % Formát displeje: 999 mΩ, když je nad testovacím rozsahem nebo je proud nulový, zobrazí --- Poznámka: Před testováním vnitřního odporu byste měli přednastavit plné napětí v závislosti na typu baterie, po úplném nabití ji můžete použít k testování. Pokud nebyla plně nabitá, můžete baterii bez zátěže nastavit na plné napětí a poté otestovat. Vnitřní odpor není pevná hodnota, čím více je baterie vybitá, tím větší je odpor. Kapacita Rozsah 0 1000 AH Přesnost: 1 % Formát zobrazení <1AH se zobrazí jako 999mAH <10AH zobrazí jako 9,99AH <100AH ​​zobrazí jako 99,9AH <1000AH zobrazí jako 999AH

SOC SOC se zobrazuje pomocí symbolu baterie, celkem 10 mřížek, každá mřížka představuje 10 % energie SOC se vypočítává z aktuální hodnoty napětí baterie, před testem byste měli přednastavit plné napětí a vypínací napětí v závislosti na typu baterie. Každé síťové napětí = (nejvyšší napětí - nejnižší napětí )/10

Energie Rozsah 0 19999 kWh Přesnost: 1 %

Formát zobrazení <1 kWh se zobrazí jako 999 kWh <10 kWh se zobrazí jako 9,99 kWh <100 kWh se zobrazí jako 99,99 kWh <1000kWh zobrazí jako 999,99AH >1000kWh zobrazí jako 9999AH Přes testovací rozsah bude nula

Doba běhu Rozsah 0 10999 hodin (bez zátěže se čas nekumuluje) Formát zobrazení: 0:00:00 999:59 Přes testovací rozsah bude nula
