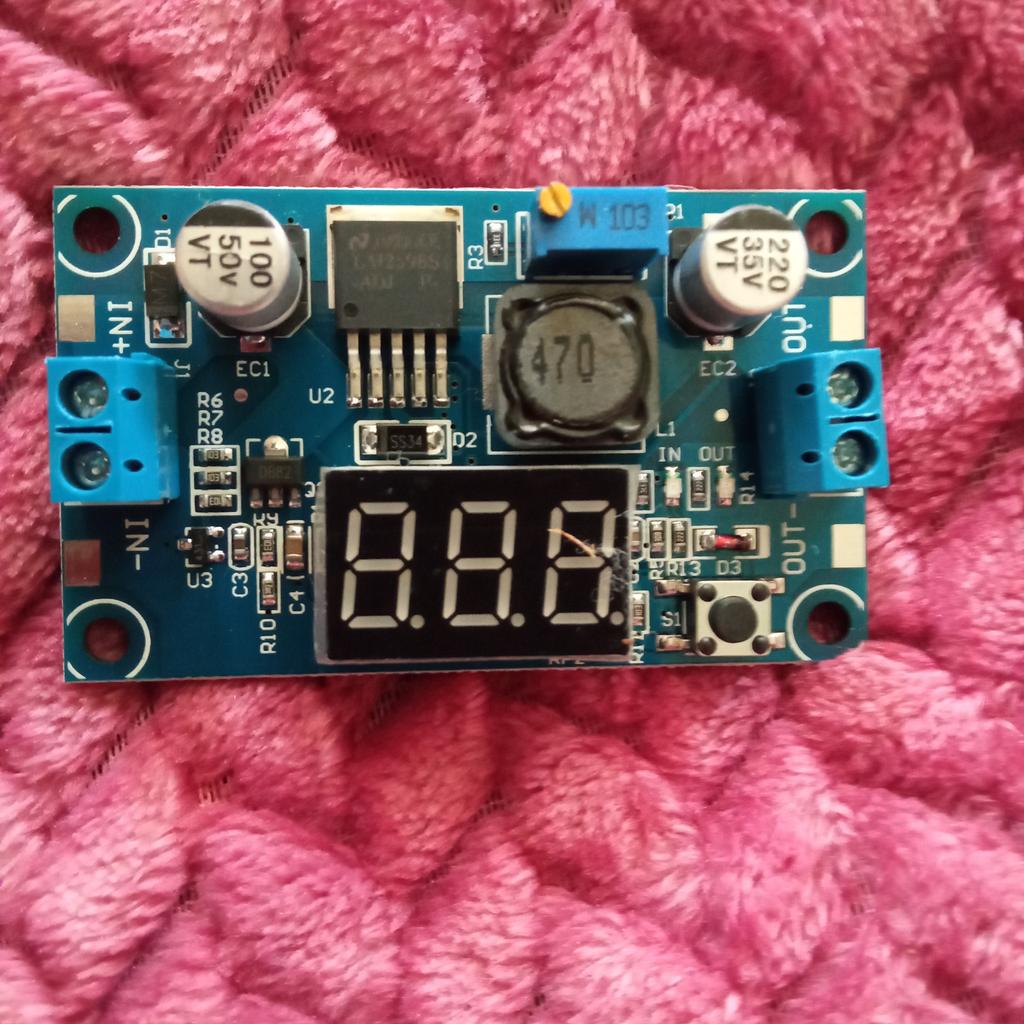

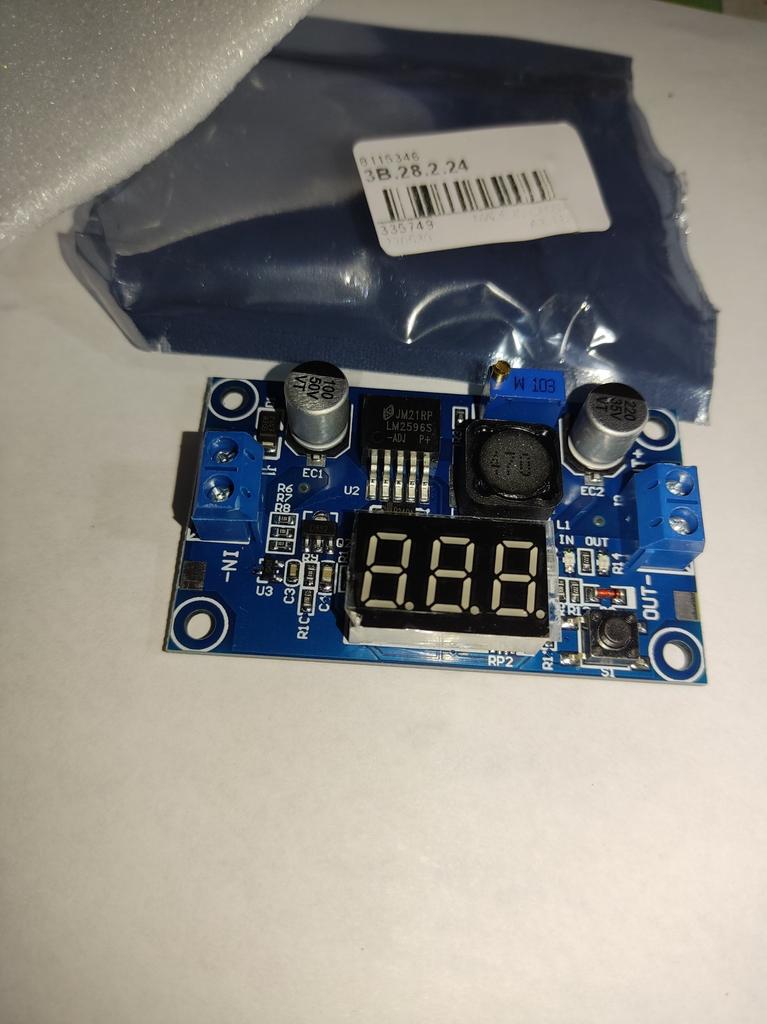

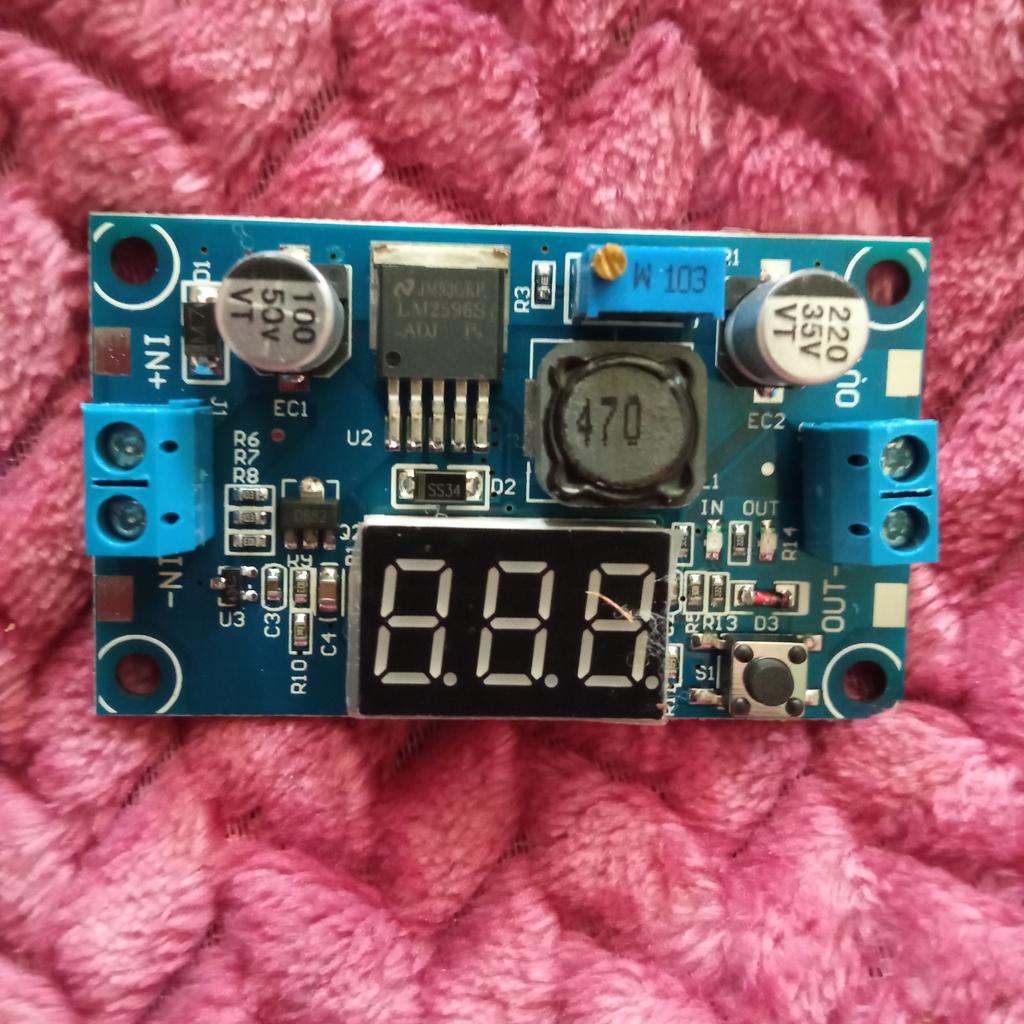

Modul měniče napájení Buck Step-Down LM2596 DC 2,5-40V na 1,25-37V voltmetr

Specifikace: Ochrana proti přepólování vstupu. Vestavěná funkce ochrany proti zkratu na výstupu. Vestavěná funkce tepelného vypnutí. LED digitální voltmetr trubice, přesnost je nastavitelná funkce, může být zaměřena na váš multimetr nastavitelný přesně. Stiskněte pravé tlačítko, aby se na displeji zobrazilo vstupní nebo výstupní napětí. Když svítí pravá LED "OUT", ukazuje výstup, levá "in" ukazuje vstup.

Typ: Modul snižovacího měniče napájení Množství: 1ks Rozsah vstupního napětí: DC 2,5V - 40V Rozsah výstupního napětí: DC 1,25V - 37V Výstupní proud (Max.): 3A Rozsah voltmetru: 0 až 40V, chyba +- 0,1V Červená LED: Testování vstupního napětí Zelená LED: Testování výstupního napětí Účinnost konverze: 92 % (Nejvyšší) Zvlnění výstupu: <30 mV Přepínací frekvence: 150 kHz Pracovní teplota: -45 ℃ až +85 ℃ Velikost: 6,6 cm x 3,6 cm x 1,4 cm/2,60" x 1,42" x 0,55" (Cca.)

Jak upravit přesnost: Kroky kalibrace výstupního napětí: Krok 1, nastavte pravé tlačítko tak, aby LED "OUT" svítila, voltmetr ukazuje hodnotu výstupního napětí. Stiskněte pravé tlačítko na déle než 2 sekundy, uvolněte, voltmetr a LED dioda "OUT" synchronizovaně zablikají, takže vstoupíte do režimu kalibrace výstupního napětí. Krok 2, stiskněte pravé tlačítko (normální rychlost), hodnota napětí se rovná jednotce. Stiskněte levé tlačítko mínus jednotka. Vzhledem k tomu, že jednotka je menší než 0,1 V, minimální napětí se zobrazí na 0,1 V, takže je třeba nepřetržitě stisknout 1-5krát, abyste viděli, jak voltmetr změní 0,1 V, kolikrát voltmetr změní 0,1 V stisknutím tlačítka, v závislosti na aktuální napětí displeje, čím vyšší napětí, tím menší počet stisknutí. Krok 3, stiskněte pravé tlačítko po dobu delší než 2 sekundy, uvolněte, abyste opustili režim kalibrace výstupního napětí. Všechny parametry jsou nastaveny tak, aby se automaticky vypínaly a ukládaly. Kroky kalibrace vstupního napětí: Krok 1, nastavte pravé tlačítko tak, aby LED "IN" svítila, voltmetr ukazuje hodnotu vstupního napětí. Stiskněte pravé tlačítko na déle než 2 sekundy, uvolněte, voltmetr a LED dioda "IN" synchronizovaně zablikají, takže vstoupíte do režimu kalibrace vstupního napětí. Kroky 2 a 3, v souladu s metodou kalibrace výstupního napětí.

Poznámky: Vzhledem k rozdílu v nastavení světla a obrazovky se barva položky může mírně lišit od obrázků. Povolte mírný rozdíl v rozměrech kvůli různému ručnímu měření.

Balíček obsahuje: 1 x modul snižovacího měniče napájení
