Vlastnosti:
1. Originální IR výkonová elektronka, vysokorychlostní ventilátor s dvojitými kuličkovými ložisky NMB, s plynulou regulací otáček řízenou teplotou, s průmyslovým chladičem s velkými žebry, může zajistit dlouhodobou provozní stabilitu.
2. Klasický displej s digitronkami, intuitivní a odolný, odolnější vůči vysokým teplotám než LCD.
3. Nastavení rotačního enkodéru, jednoduché ovládání a různorodé funkce.
4. Zvuková výzva bzučáku, vysoký provozní zážitek.
5. S funkcí automatické paměti všech parametrů, velmi vhodné pro montáž automatické stárnoucí skříně pro napájecí adaptéry.
6. Opusťte továrnu po 100% zátěžovém testu.
Specifikace:

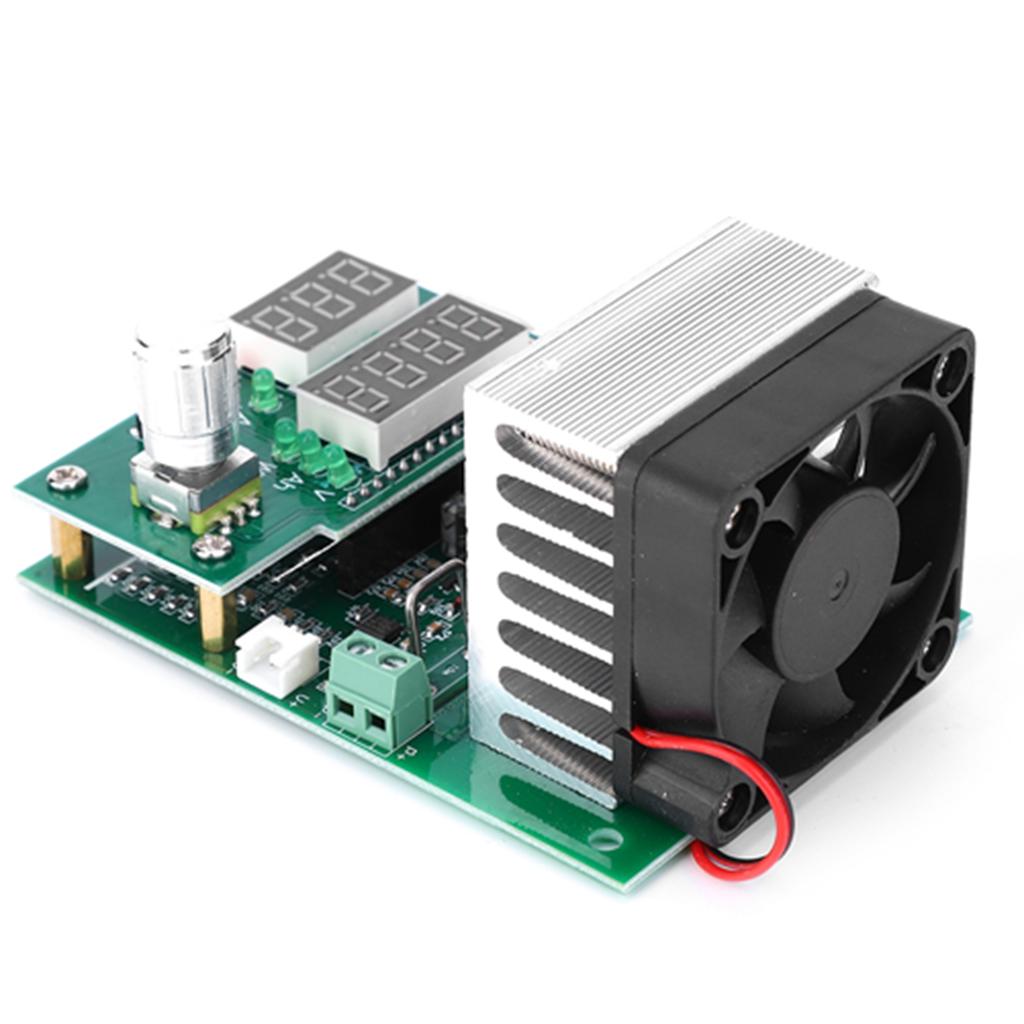

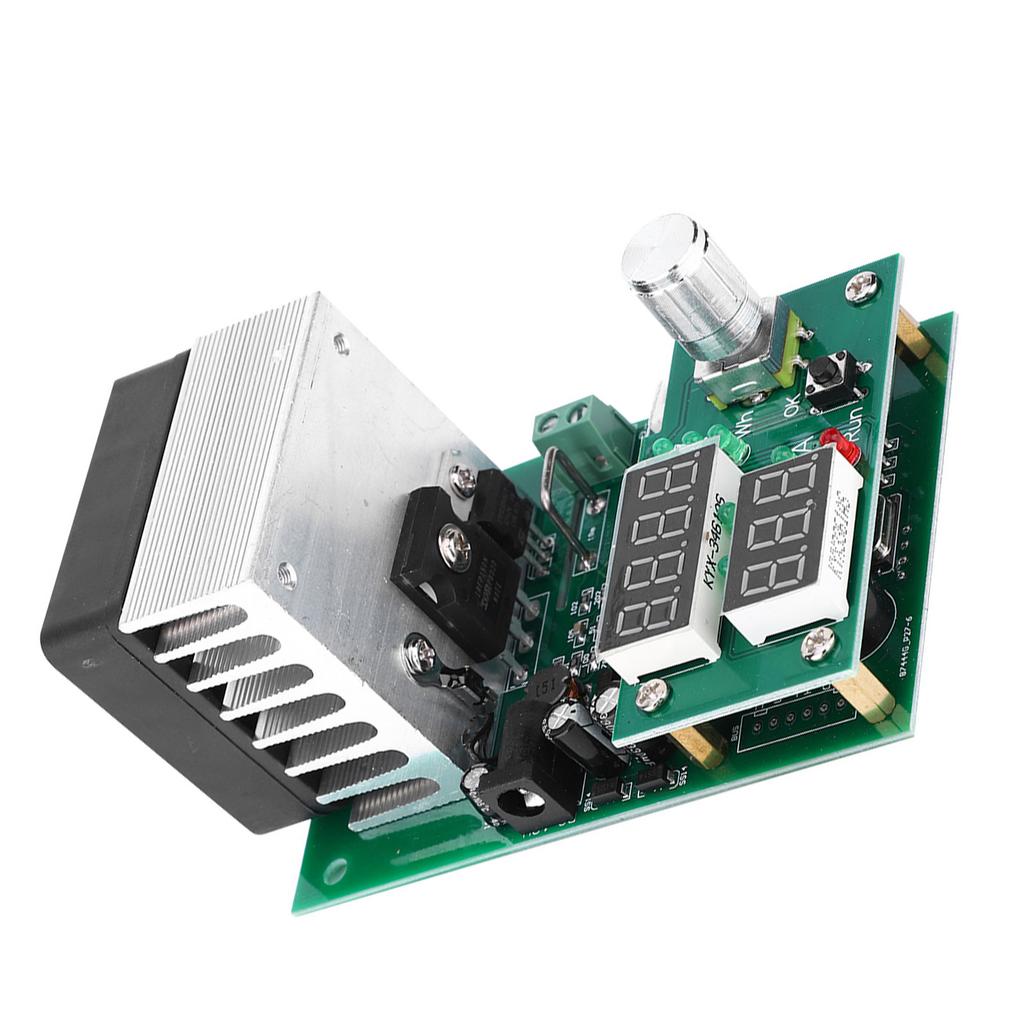

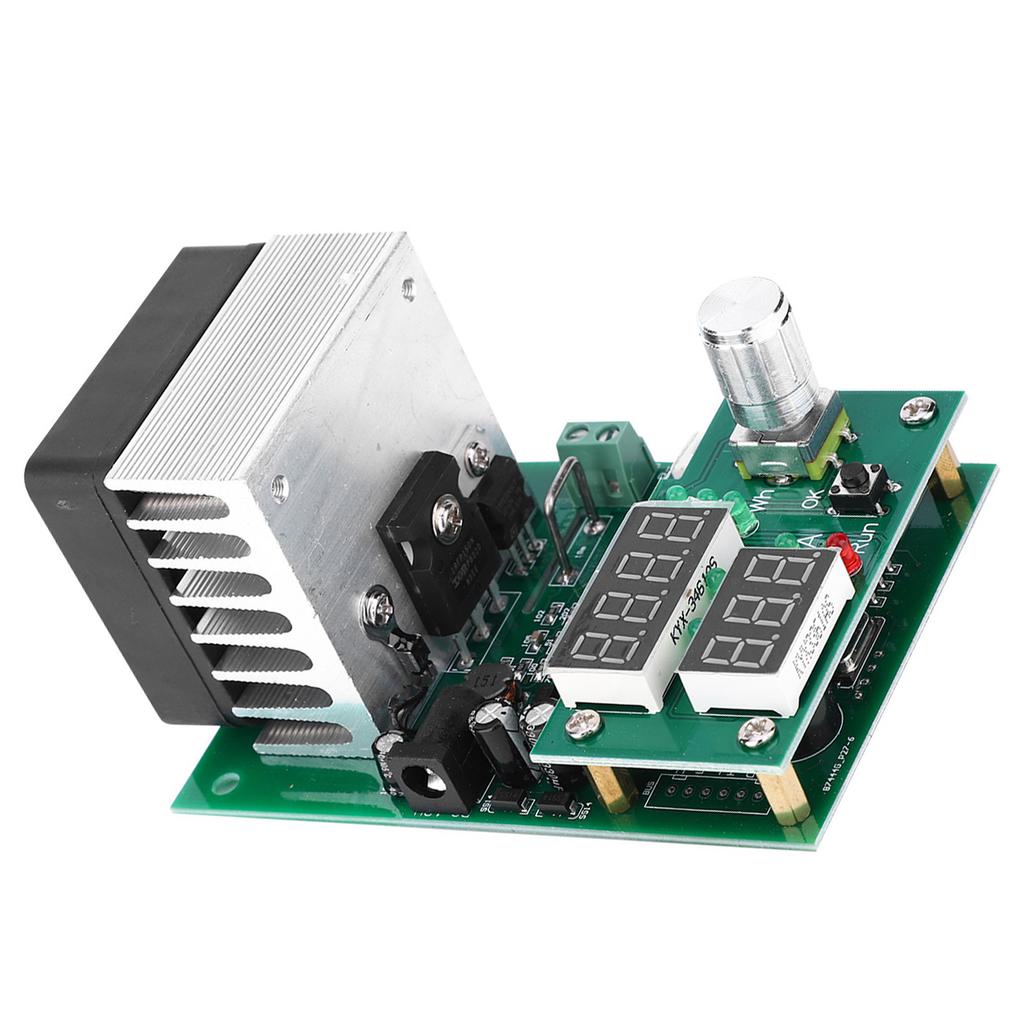

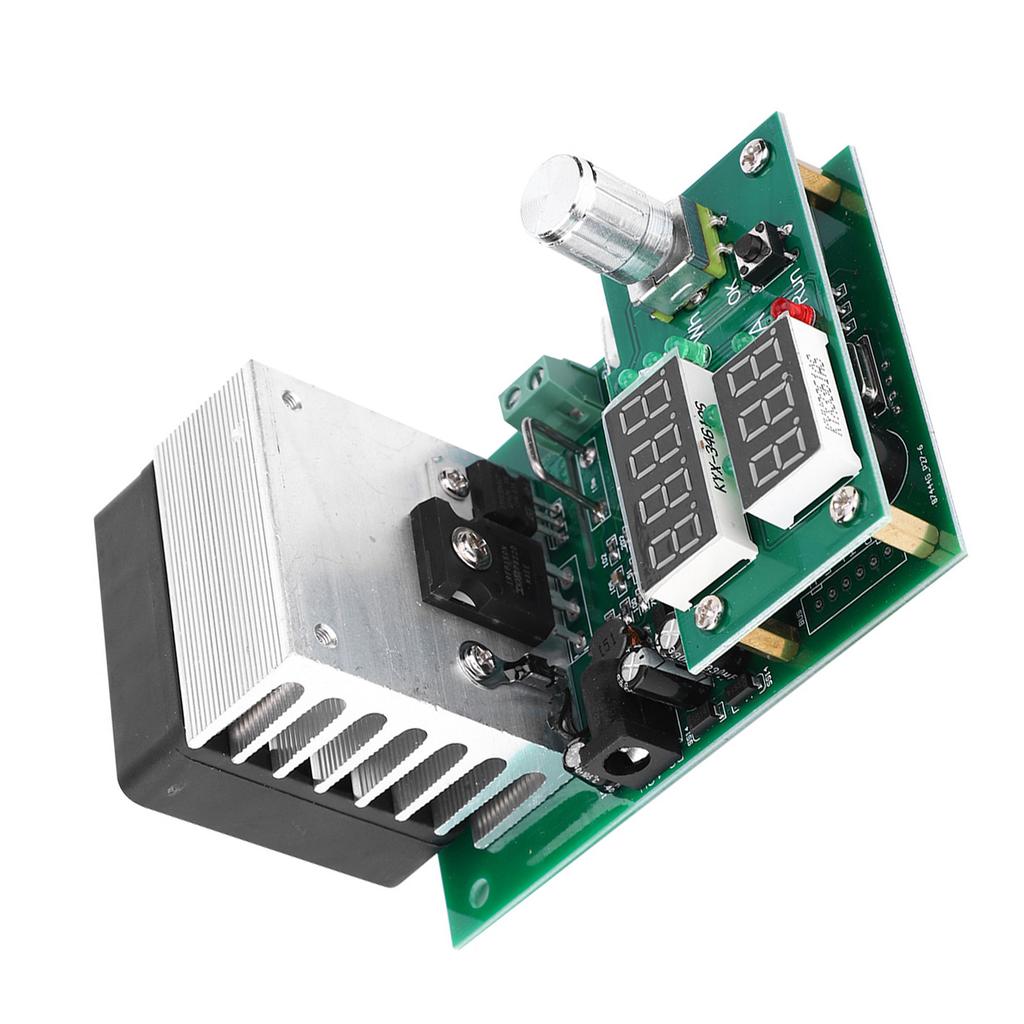

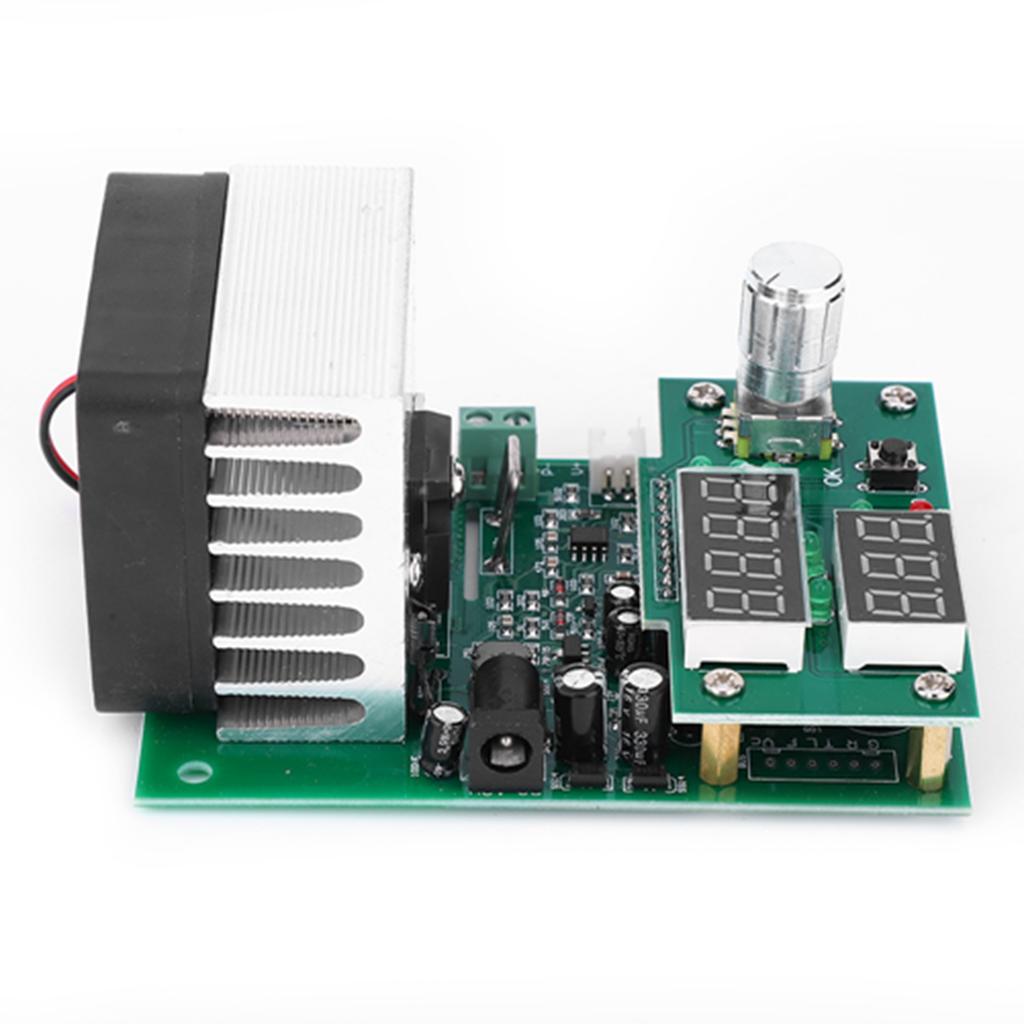

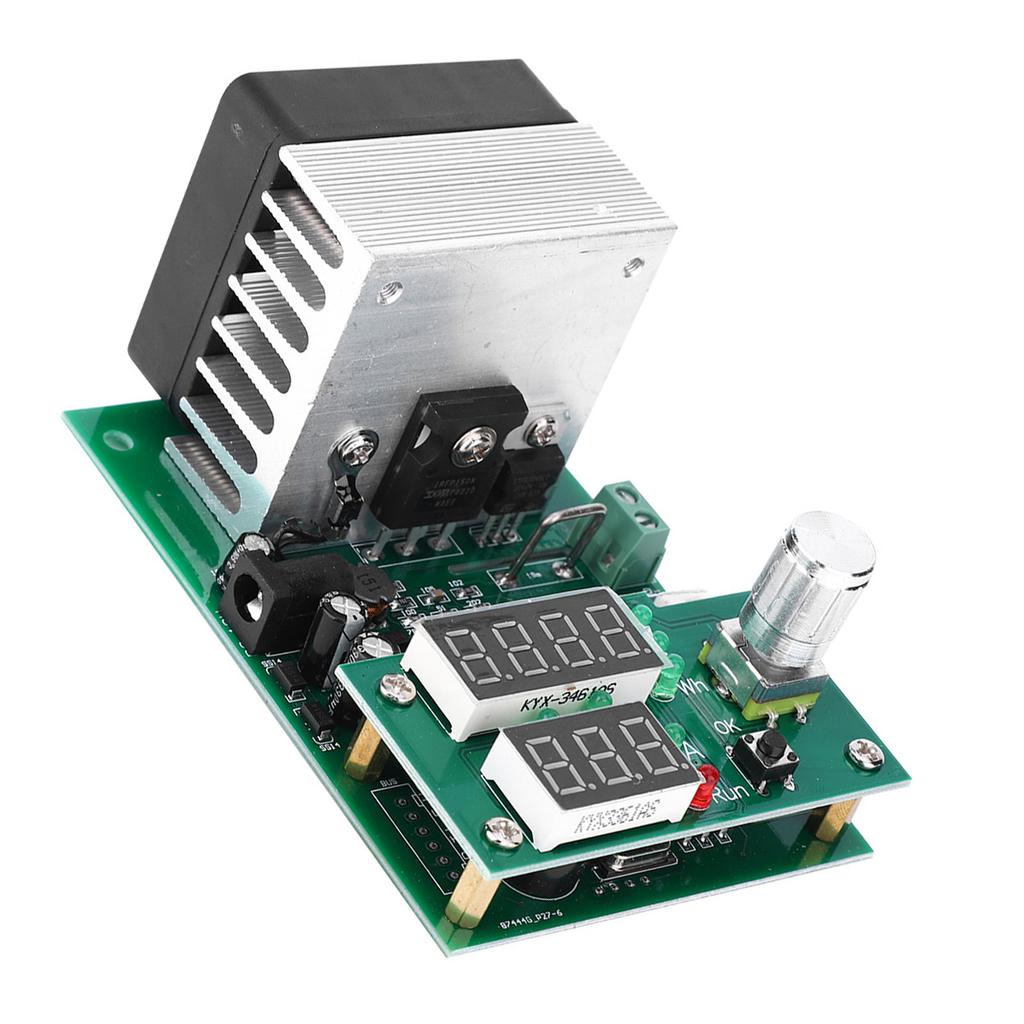

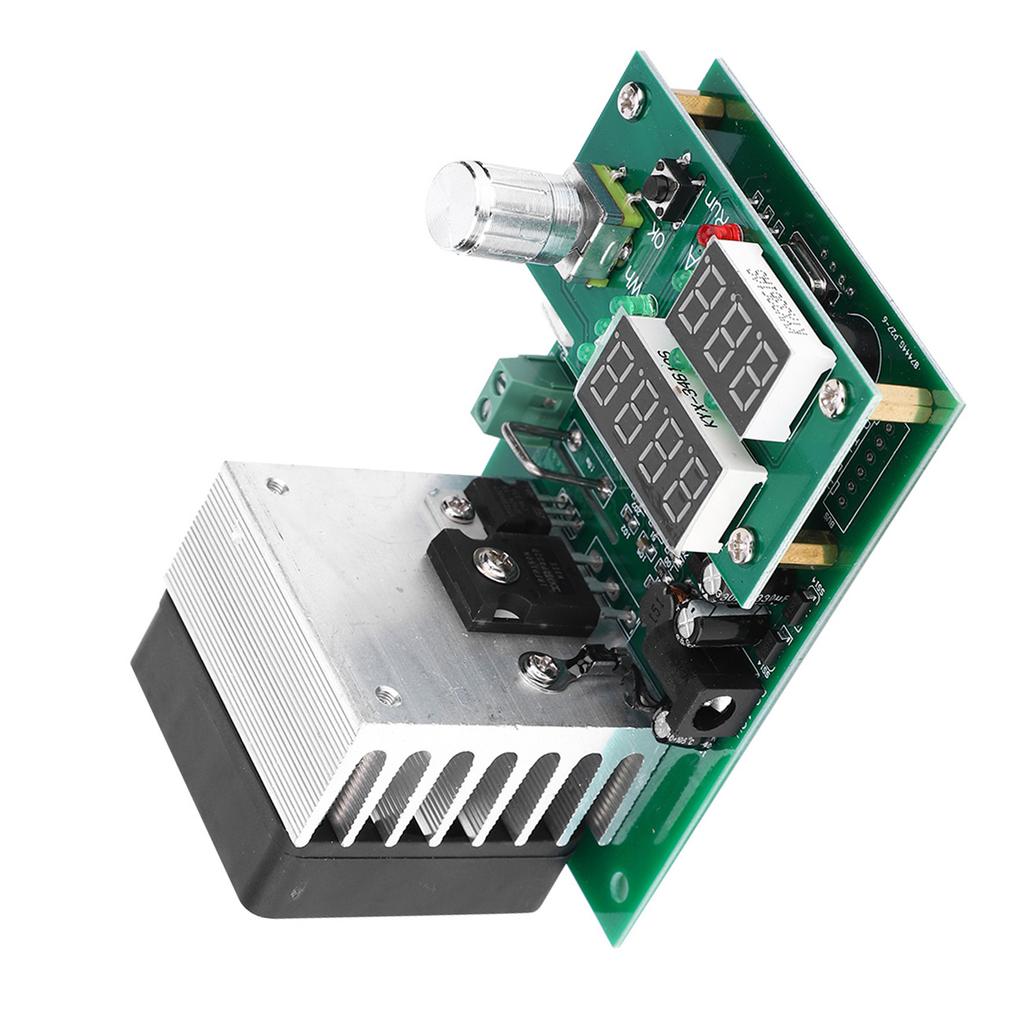

Typ položky: Modul elektronické zátěže pro stárnutí a testování kapacity baterií
Pracovní režim: Jednorežimový konstantní proud (CC)
Vybíjecí proud: 0.209.99A, krok 0.1A nebo 0.01A
Maximální chyba vybíjecího proudu: 0,7 procenta 0,01A
Maximální chyba v testu kapacity: 0,5A 2,5 procenta , 2A 1,5 procenta , 5A a více 1,2 procenta
Maximální výkon: 60W, překročení výkonu automaticky omezuje maximální proud (pro maximum 60W, může otevřít 9,99A při 6V a nejvýše 3,00A při 20V)
Nejvyšší statistická hodnota testu baterie: 999,9 Ah nebo 9999 Wh, dosáhněte hodnoty pro zastavení testu
Poloha otvoru pro umístění: 60mmx88mm
Průměr otvoru 3,2 mm
Zátěžový napájecí zdroj: 12V, proud 0,5A nebo více
Ovládání ventilátoru: Inteligentní ovládání ventilátoru (Ventilátor může automaticky měnit otáčky podle teploty chladiče)
Instrukce:
1. Nastavení režimu (výchozí je tovární režim elektronické zátěže):
Stiskněte a podržte tlačítko start a stop (malé červené tlačítko) pro současné zapnutí testeru, dokud se nezobrazí Fun*, uvolněte tlačítko, změňte nastavení otočením knoflíku, "Fun1" je v režimu elektronické zátěže, "Fun2" je režim testu kapacity baterie. Stiskněte tlačítko start a stop pro vstup do nastavení bzučáku. Také nastavte bzučák "bEon" na zapnutí nebo bzučák "bEoF" na vypnutí otočením knoflíku.. Po dokončení nastavení stiskněte znovu tlačítko start a stop pro restart testeru.
2. Režim elektronického zatížení:
1. Zapněte 12V pracovní napájecí zdroj a vstupte do režimu elektronické zátěže, abyste zajistili, že je ve stavu zastavení. (Kontrolka "RUN" nesvítí, jinak stiskněte spínač start/stop pro vypnutí zátěže.), připojte testovaný napájecí zdroj k testovacímu vstupnímu napájecímu portu (P+P) ), dávejte pozor na polaritu, nezapojte to špatně!
Poznámka: V poplachovém stavu lze proud pouze snížit a nelze jej zvýšit! Tester automaticky šetří energii a ukládá nastavené parametry a provozní stav.. Když je napájení znovu vypnuto, stav a data před výpadkem napájení budou zcela obnoveny.
3. Režim testování kapacity baterie:
1. Testovaná baterie by měla být plně nabita pomocí vyhrazené nabíječky!
Dodatečné pokyny:
2. Automatické uložení při vypnutí testeru dokáže zaznamenat nastavené parametry a zaznamenat všechny parametry a stav při procesu testování a stavu alarmu po dokončení testu při vypnutí a veškeré automatické obnovení po opětovném zapnutí přenosu.
Kód ochrany proti poruše a význam:
Err3: Vnitřní odpor obvodu je příliš velký nebo baterie nevydrží nastavený vybíjecí proud.
Err4: Porucha obvodu.
Err6: Pracovní napájecí zdroj není vhodný. Použijte prosím standardní 12V regulovaný napájecí zdroj a proud napájecího zdroje by neměl být menší než 0,5A.
otP: Ochrana proti přehřátí.
Ert: Teplotní sonda je vadná nebo je teplota příliš nízká.
oPP: Okamžitý výkon je v režimu elektronické zátěže příliš vysoký.
.
Seznam balíků:
1 x Modul elektronické zátěže pro testování kapacity baterie při stárnutíPůvodní výkonová trubice IR, vysokorychlostní ventilátor s dvojitými kuličkovými ložisky NMB, s plynulou regulací otáček s řízením teploty, s průmyslovým chladičem s velkými žebry, může zajistit dlouhodobou provozní stabilitu.
