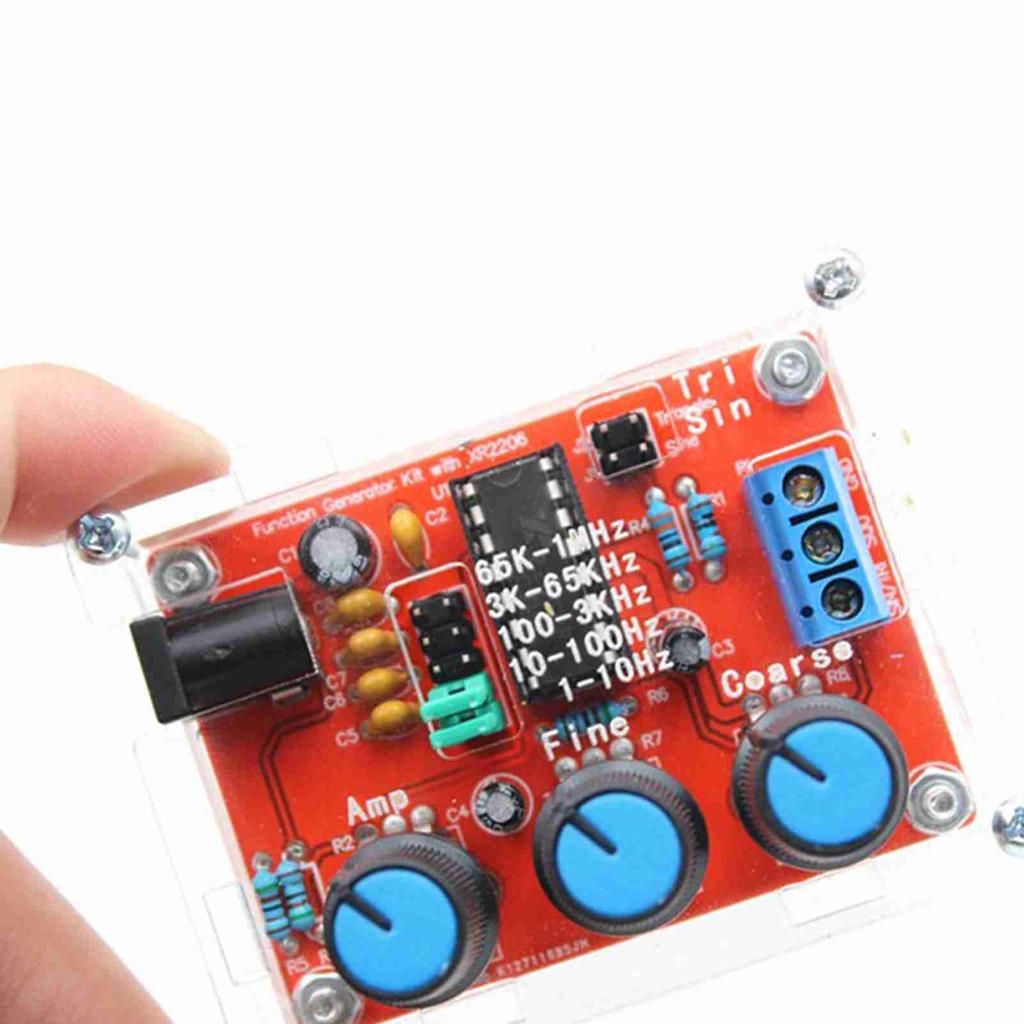

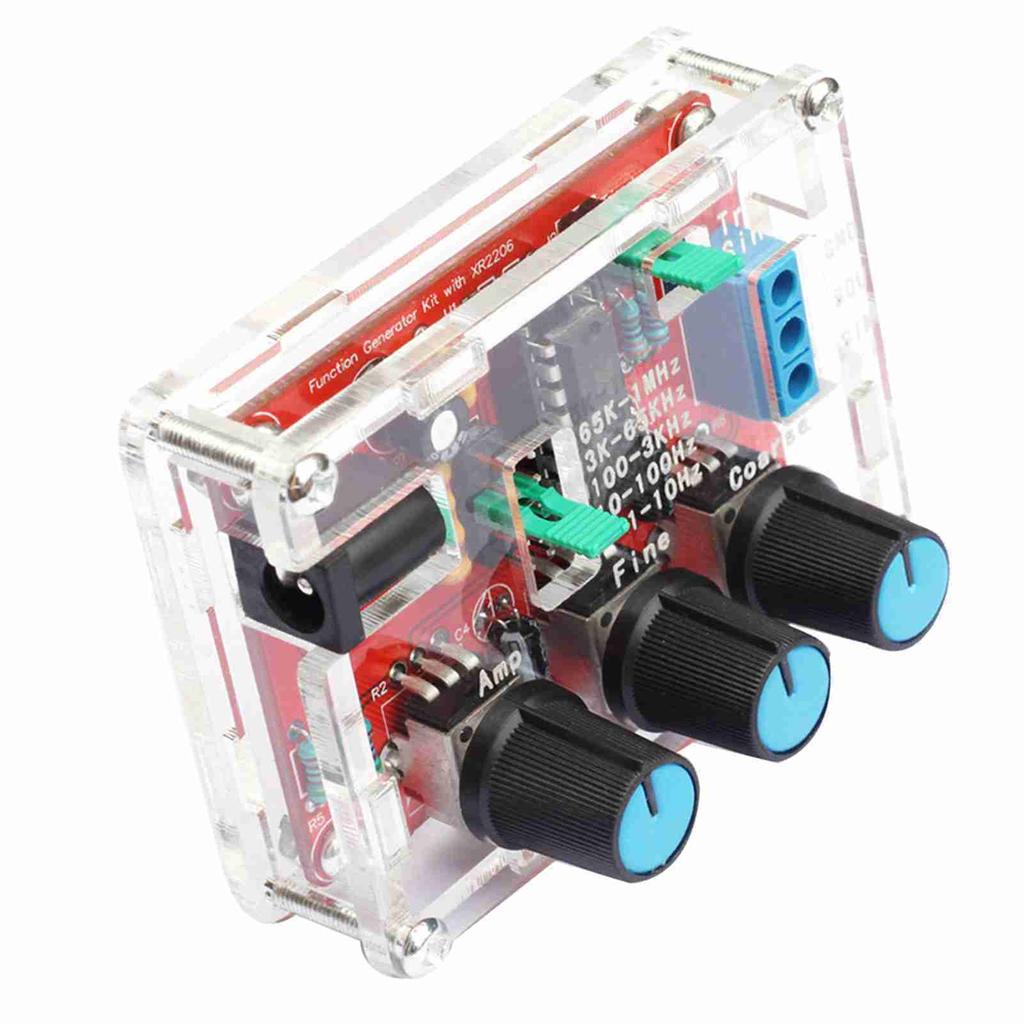

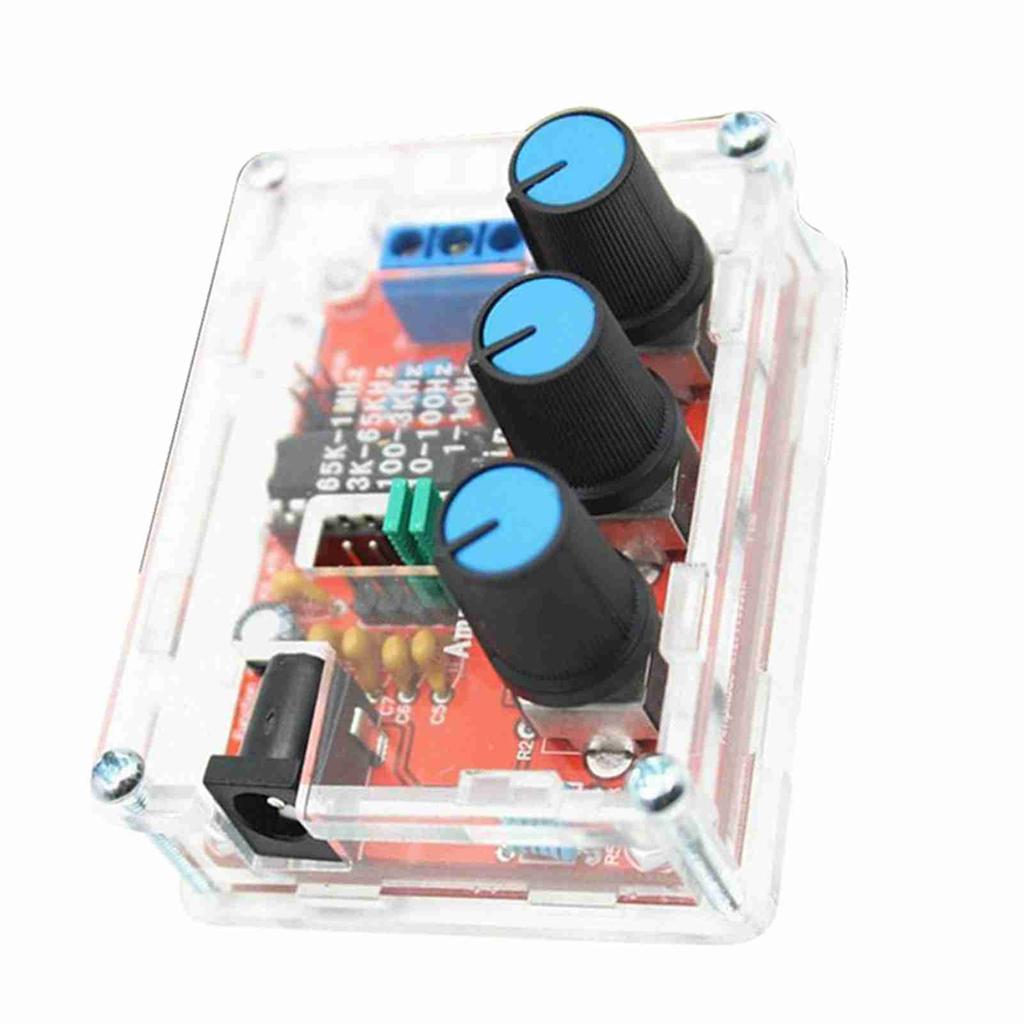

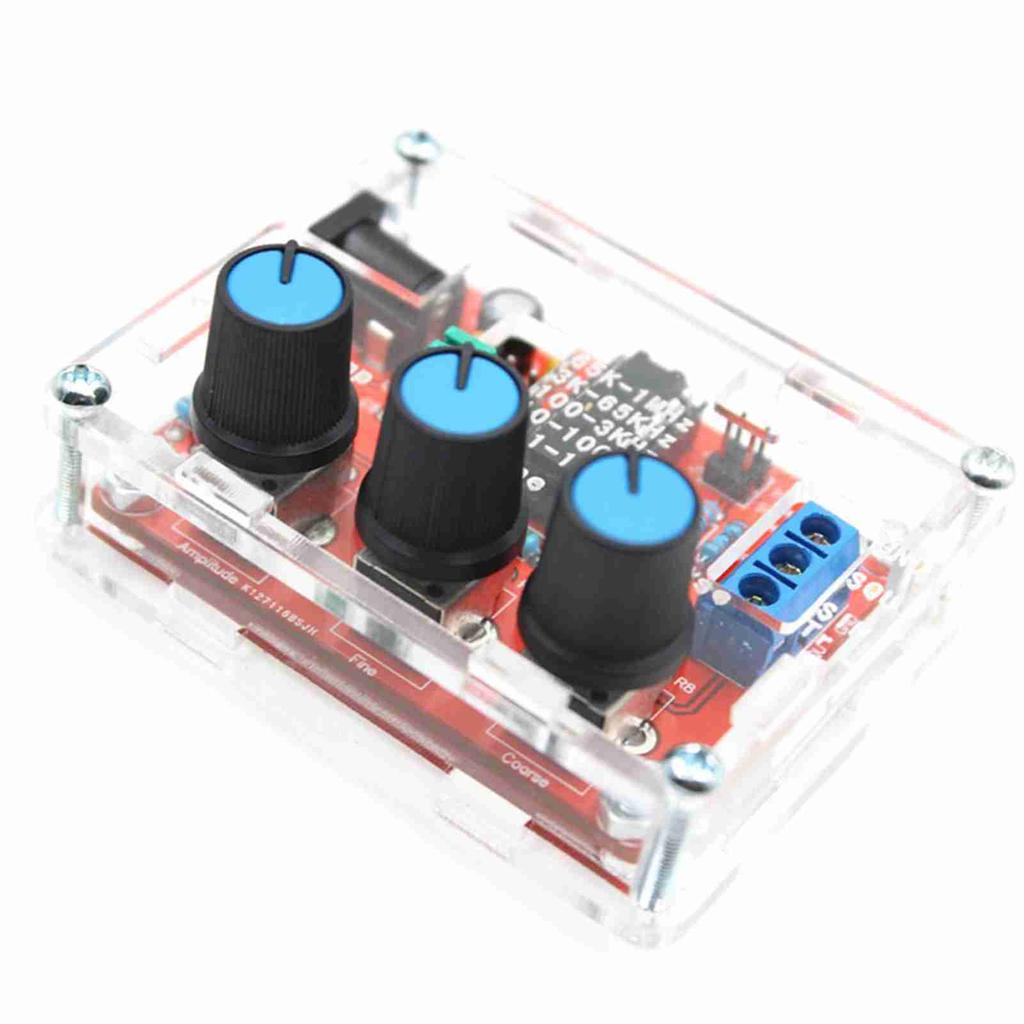

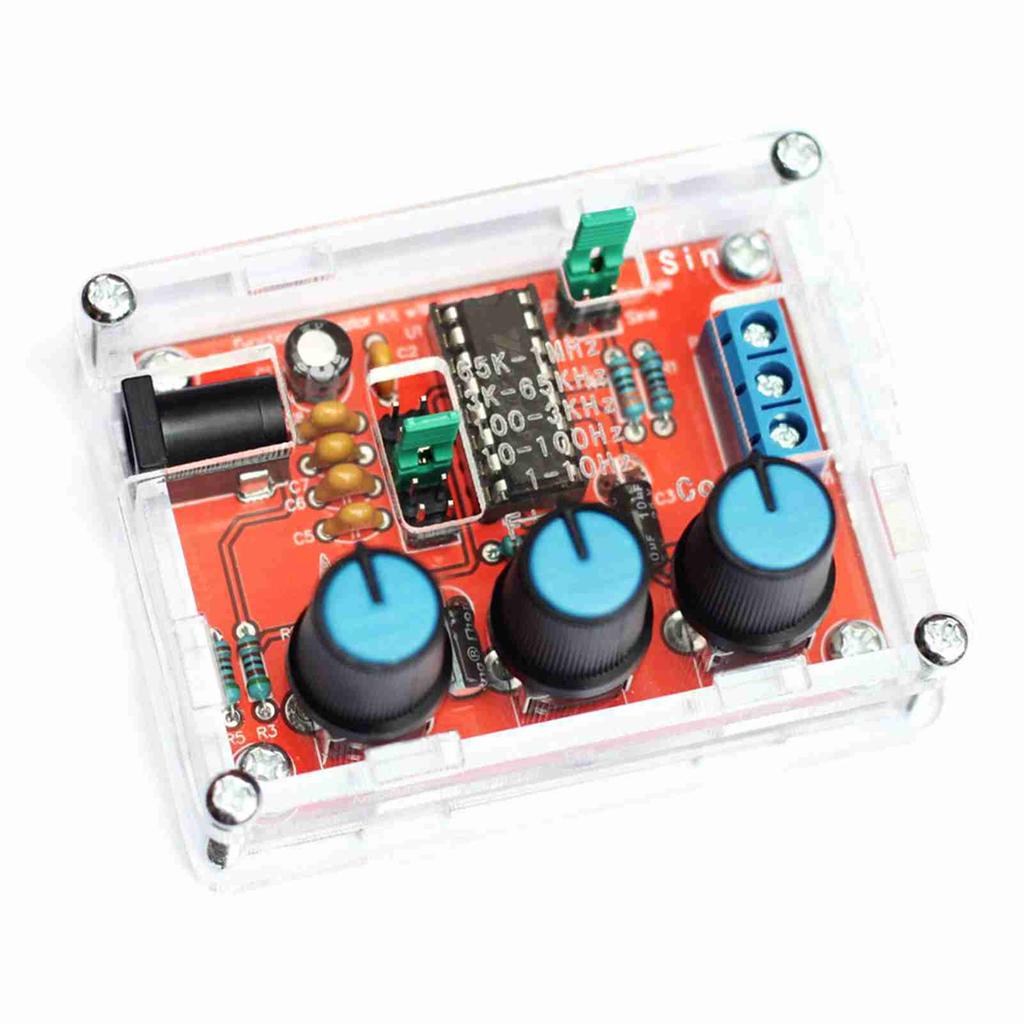

XR2206 vysoce přesný funkční generátor signálu pro vlastní potřebu Sinusový/trojúhelník/čtvercový výstup 1Hz-1MHz

Tato DIY sada generátoru signálu je profesionální produkt pro generování sinusové / trojúhelníkové / čtvercové vlny. Je to DIY sada, kterou můžete svařit a nainstalovat.

Funkce: Vysoké rozlišení, může generovat průběhy sinus/trojúhelník/čtverec. Frekvenční rozsah: 1Hz-1MHz. Nastavitelná frekvence a amplituda. Nastavení frekvence Nabízí hrubé ladění a jemné ladění. Široký rozsah napájení, použijte 9-12V externí napájení nebo 9V baterii (není součástí dodávky). Všechny jsou součástí s průchozími otvory, snadno se instalují.

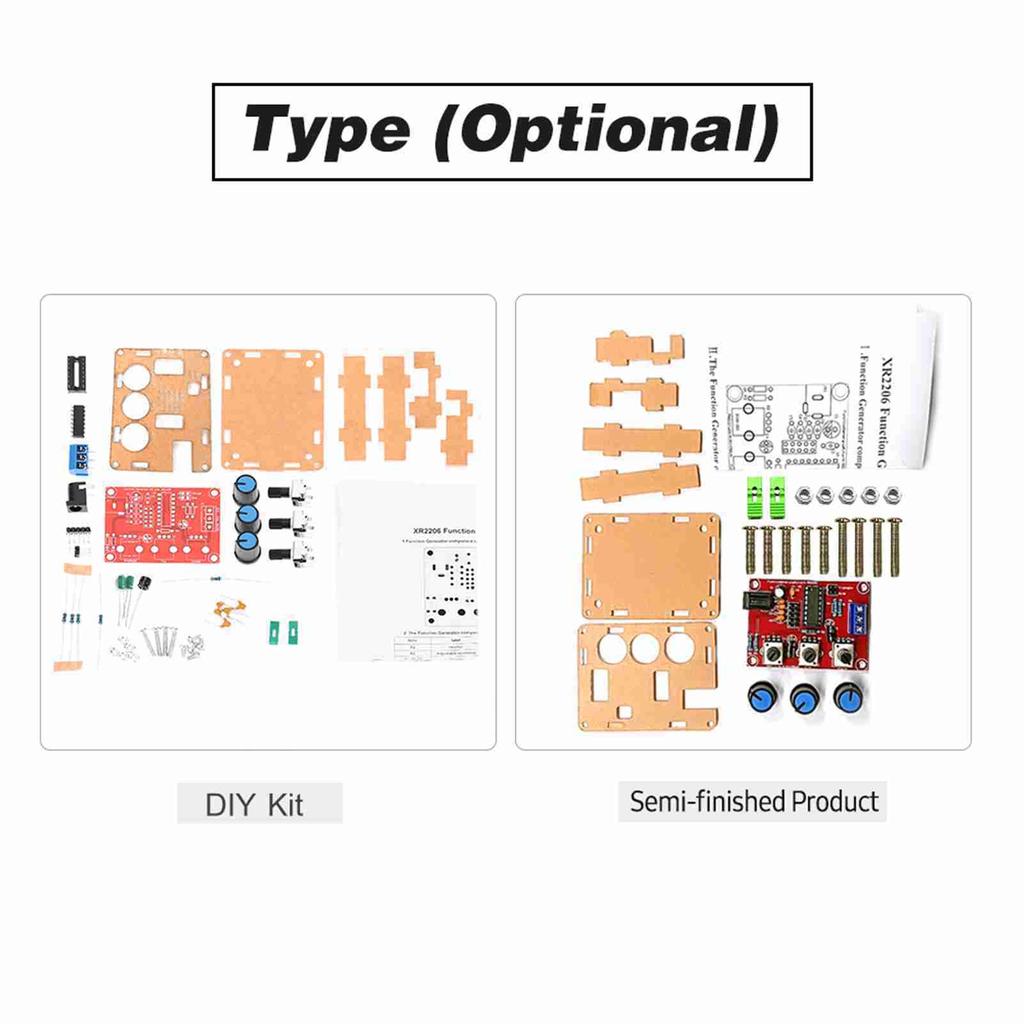

Specifikace: Typ: DIY sada / hotový výrobek (volitelné) Napájení: 9-12V DC vstup Průběhy: čtverec, sinus a trojúhelník Impedance: 600 Ohm + 10% Frekvence: 1Hz-1MHz SINUSOIDA Amplituda: 0-3V při 9V DC vstupu Zkreslení: méně než 1 % (při 1 kHz) Plochost: +0,05dB 1Hz - 100kHz ČTVRTÁ VLNA Amplituda: 8V (bez zátěže) při 9V DC vstupu Doba náběhu: Méně než 50 ns (při 1 kHz) Doba pádu: méně než 30 ns (při 1 kHz) Symetrie: Méně než 5 % (při 1 kHz) TROJÚHELNÍKOVÁ VLNA Amplituda: 0-3V při 9V DC vstupu Linearita: Méně než 1 % (až 100 kHz) 10 mA Velikost balení: Přibl. 12 * 8 * 2 cm / 4,72 * 3,15 * 0,8 palce Hmotnost balení: 69g / 2,46oz

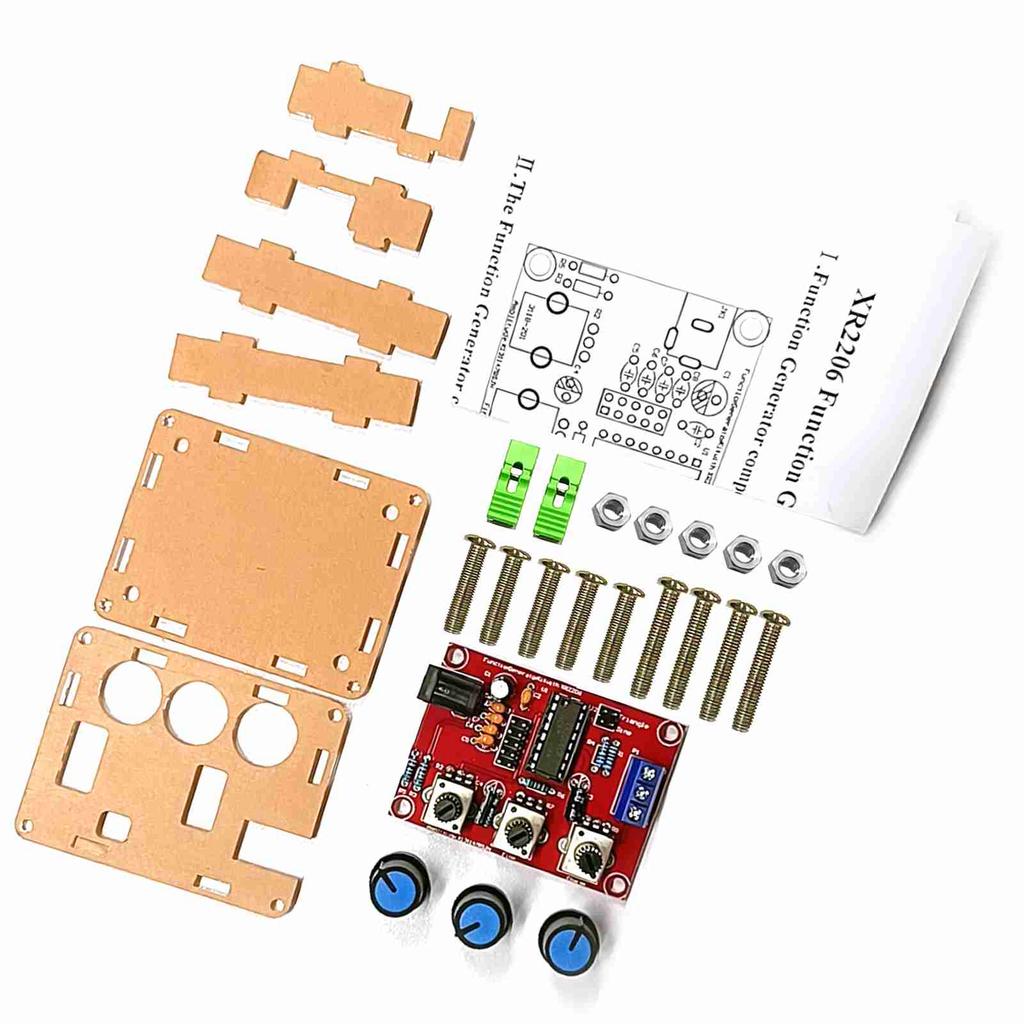

Seznam balíků: 1 * DIY sada generátoru signálu 1 * Uživatelská příručka (v angličtině)
