Označení:Ano
Volitelné napájení: 400W

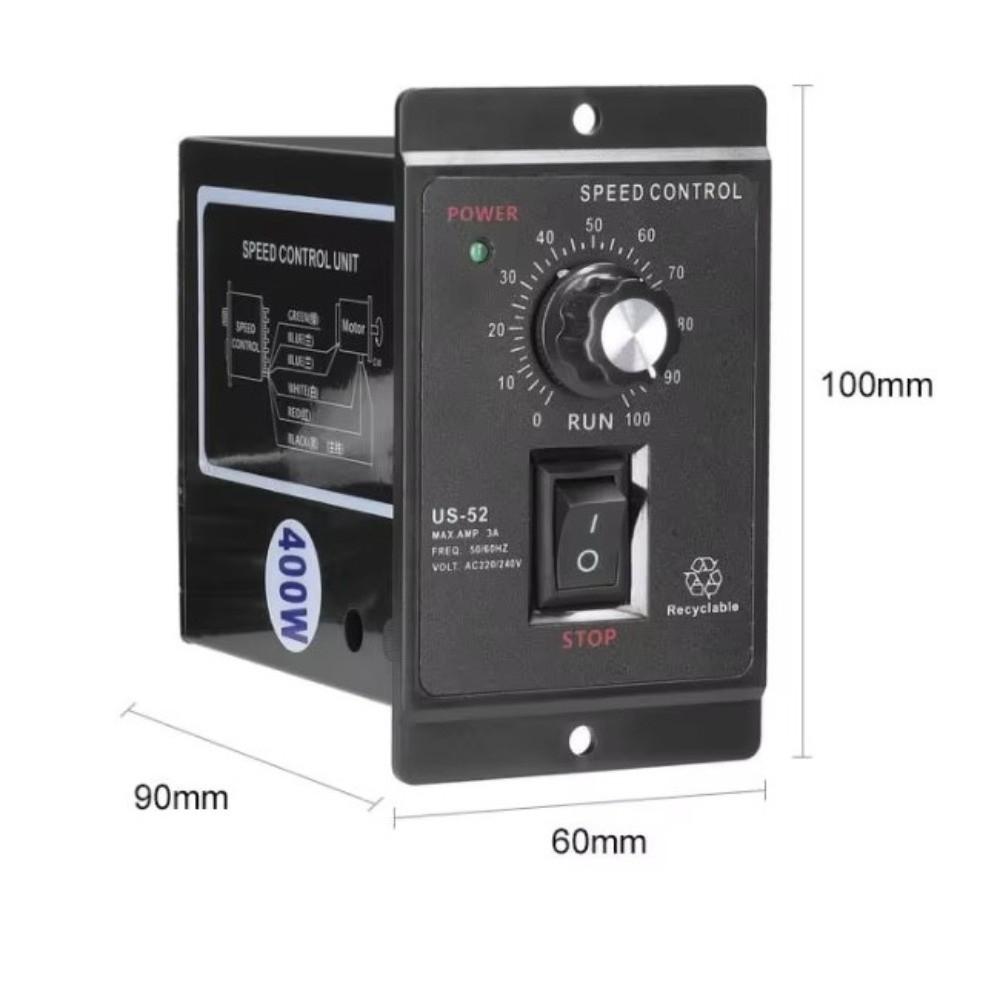

tobě: 100*90*60mm(3,94 * 3,54 * 2,36 palce)
Materiál : PVC

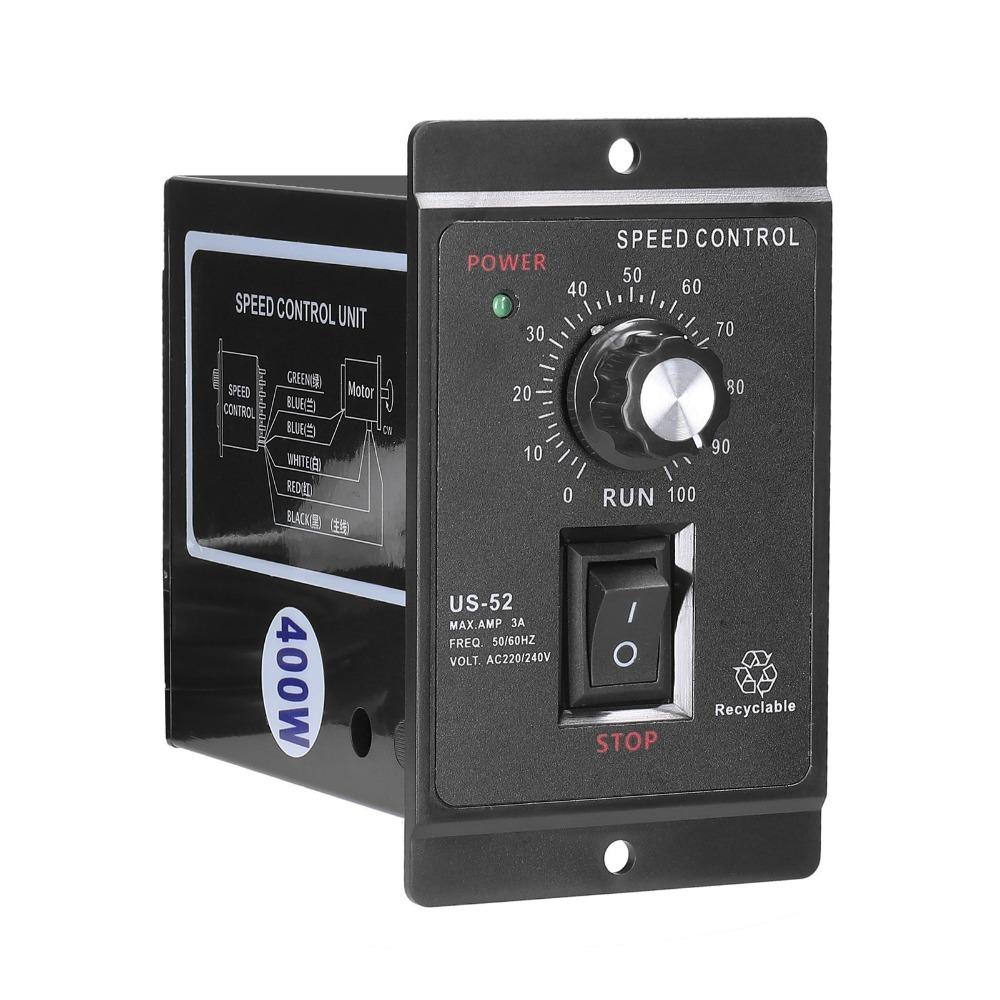

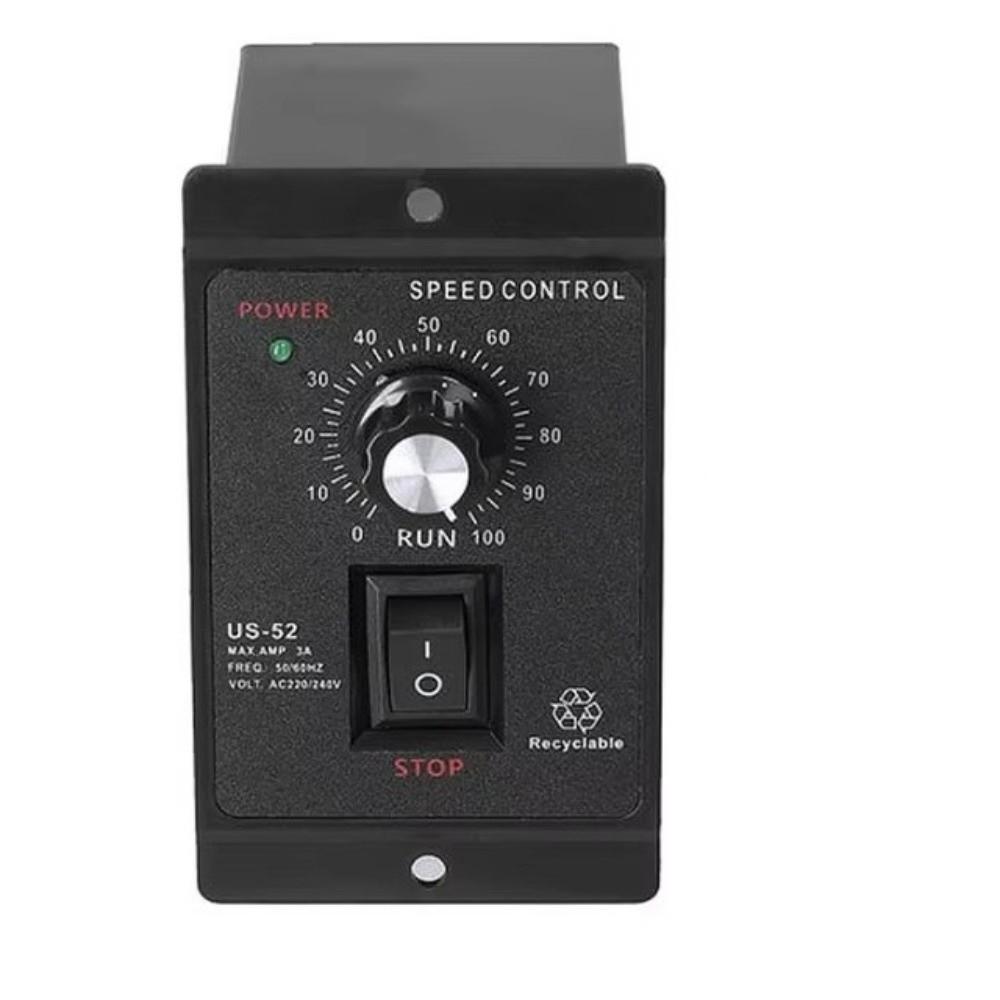

Model produktu: US-52 Obyčejný
Rozsah rychlosti otáčení: 90-1400 ot./min
Rozměry pro montáž otvoru: Šířka 50mm(1,97 palce), Výška 82 mm(3,23 palce), Vzdálenost montážních šroubů 90 mm(3,54 palce)
Způsob použití
1. Vypněte napájení, připojte jej podle schématu zapojení a ujistěte se, že připojení je správné.
2. Ovladač dobře upevněte a nastavte otáčky na nejnižší „0“, abyste předešli náhlému velkému proudu a trvalému poškození při spuštění napájení;

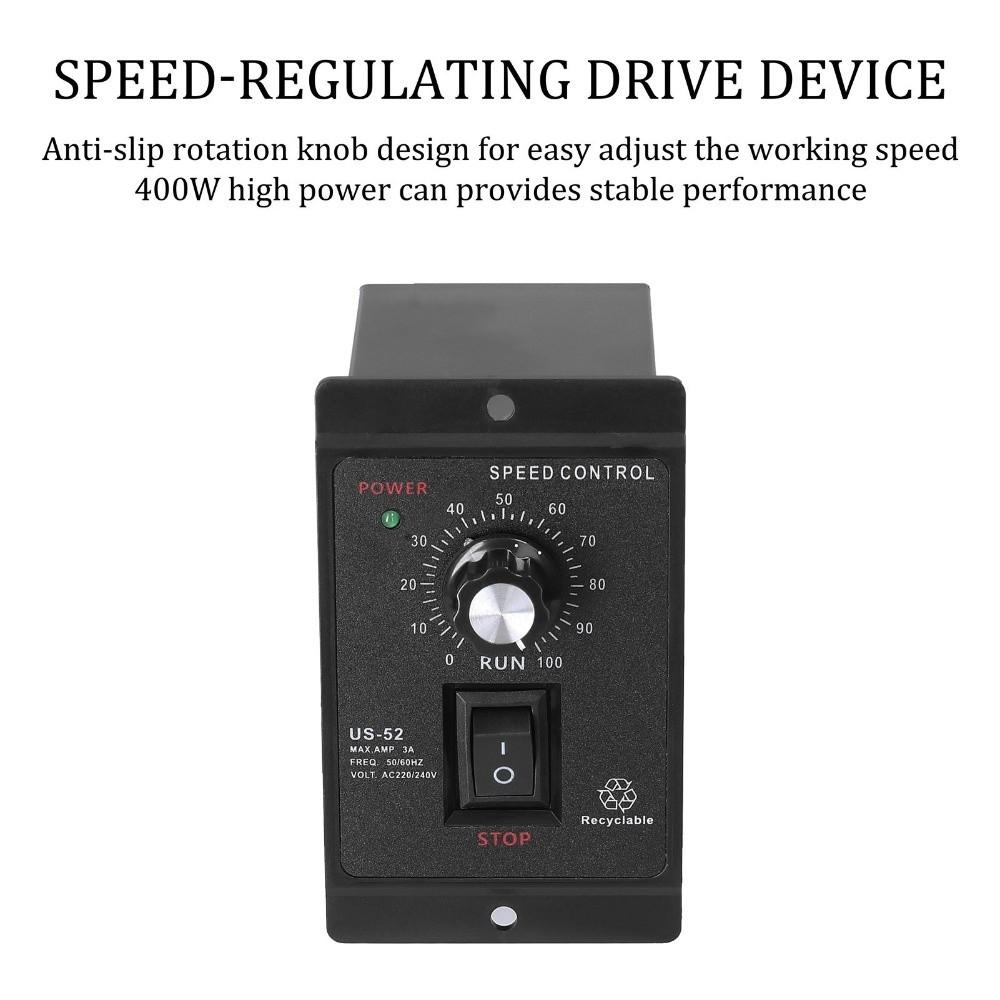

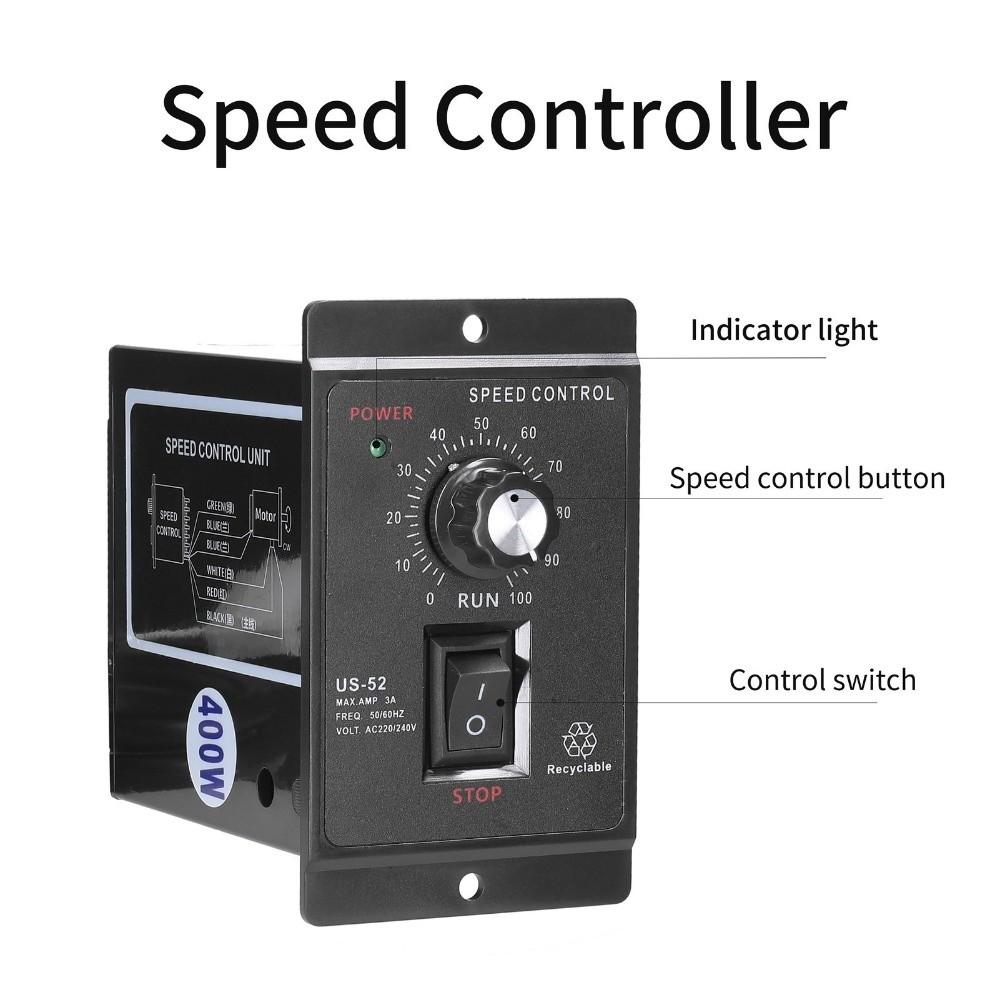

3. Poté zapněte napájení a nastavte knoflík rychlosti do požadované polohy. Vypněte prosím napájení, když to není potřeba;
4. Regulátor je připojen k motoru. Pokud zjistíte, že točivý moment nebo otáčky nejsou v souladu s požadavky, upravte prosím potenciometr pro jemné doladění na straně produktu
5. Chcete-li změnit směr chodu motoru, jednoduše vyměňte propojovací vedení „CCW“ a „CW“ na zadní straně ovladače.
6. Vyberte krátké spojení COM a CW, motor se bude otáčet ve směru hodinových ručiček.
7. Zvolte krátké spojení COM a CCW, poté se motor otáčí proti směru hodinových ručiček.
(při změně směru neměňte směr, dokud se motor zcela nezastaví.)
Způsob zapojení

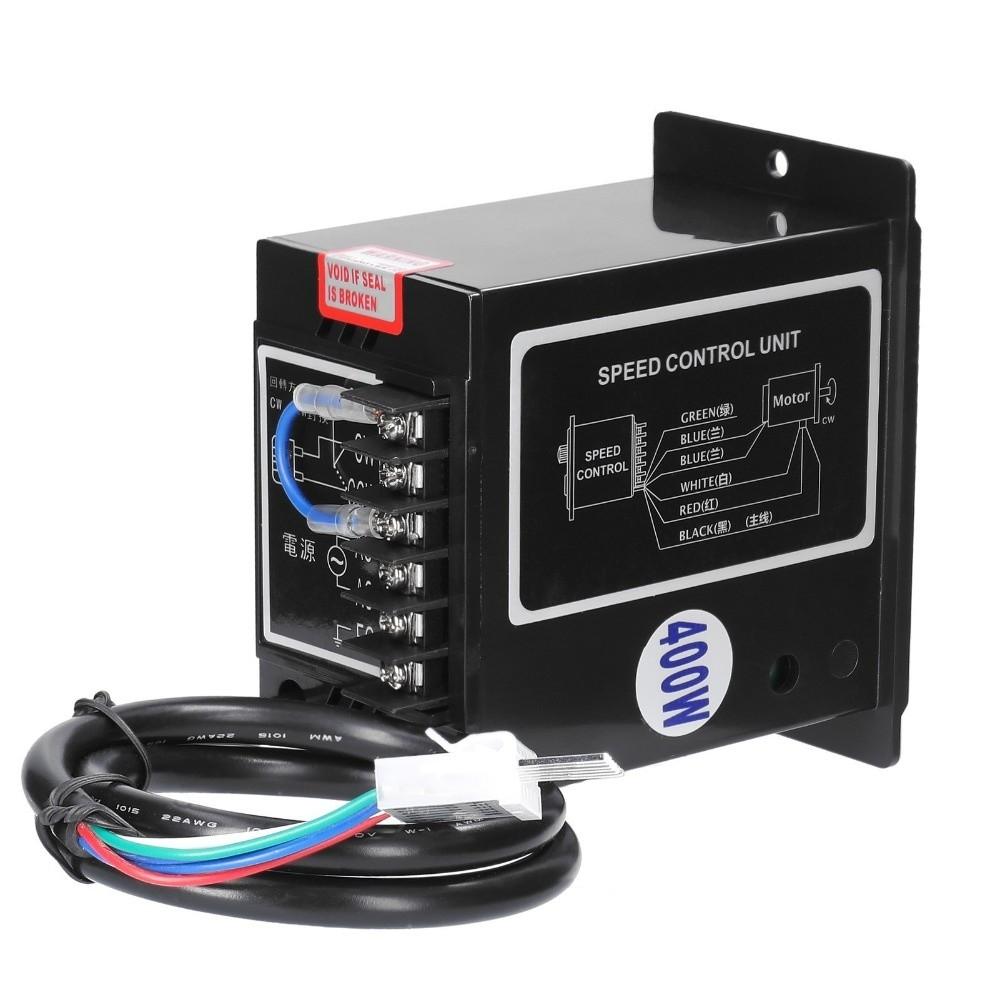

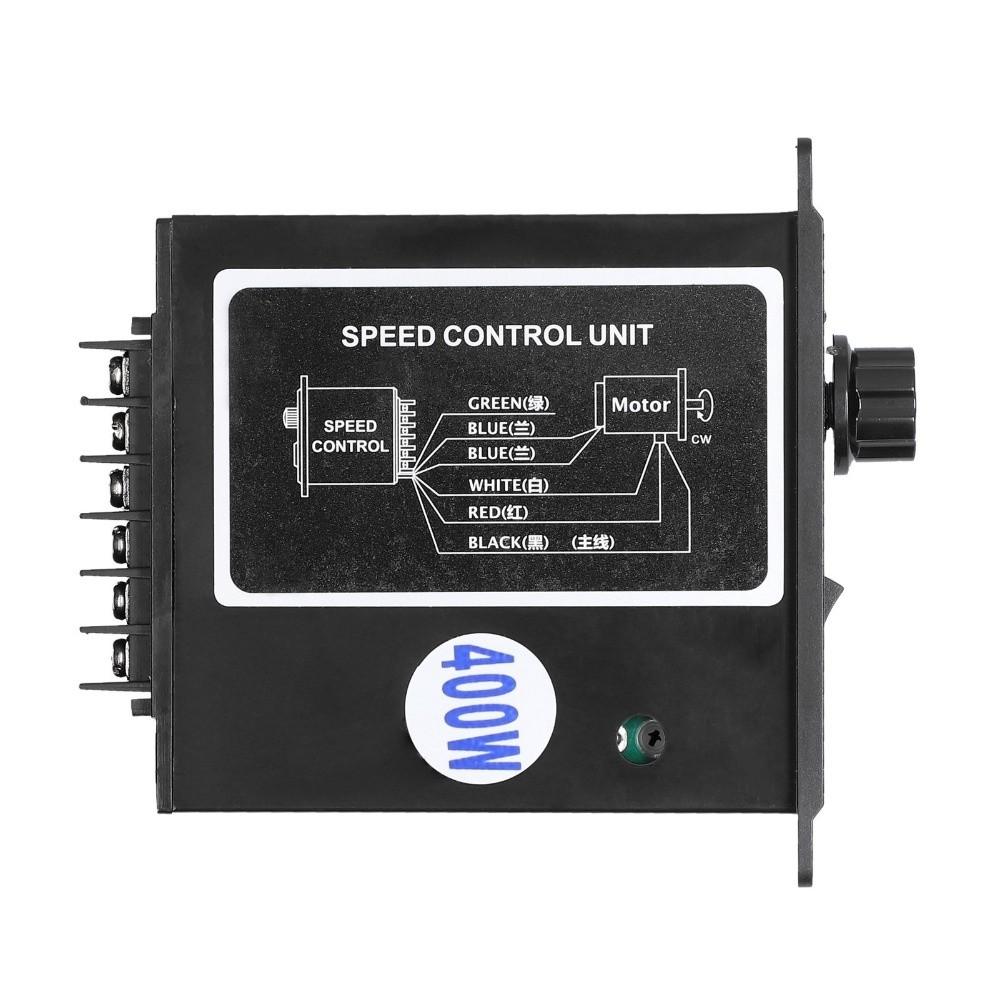

Černý vodič je hlavní vodič motoru, červený a bílý jsou pomocné vodiče kondenzátoru a 2 modré vodiče jsou zpětnovazební vodiče regulace rychlosti, zelený vodič je zemnící vodič.
Balíček obsahuje
1x regulátor rychlosti
Poznámky
1. Vzhledem k odlišnému monitoru a světelnému efektu se může skutečná barva položky mírně lišit od barvy zobrazené na obrázcích. Děkuju!
2. Povolte prosím 1-3 cm(0,39-1,18 palce) odchylka měření v důsledku ručního měření.
