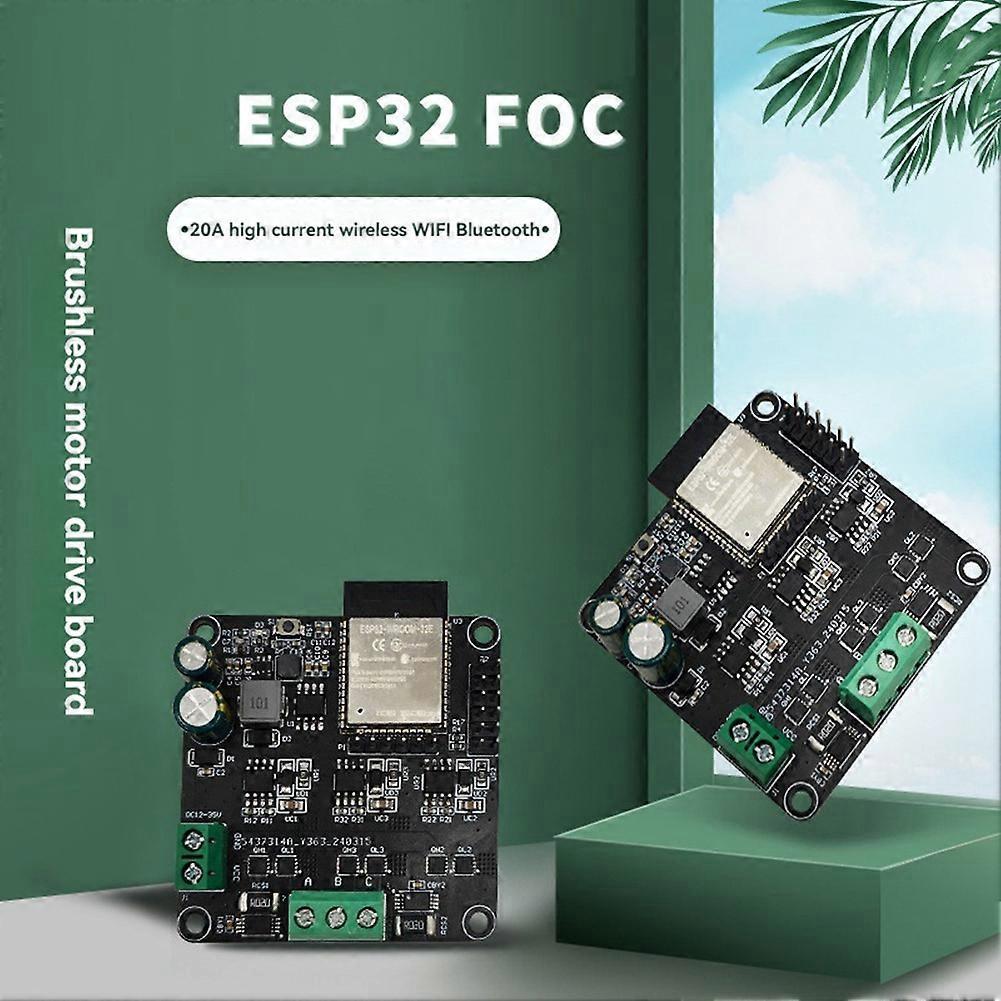

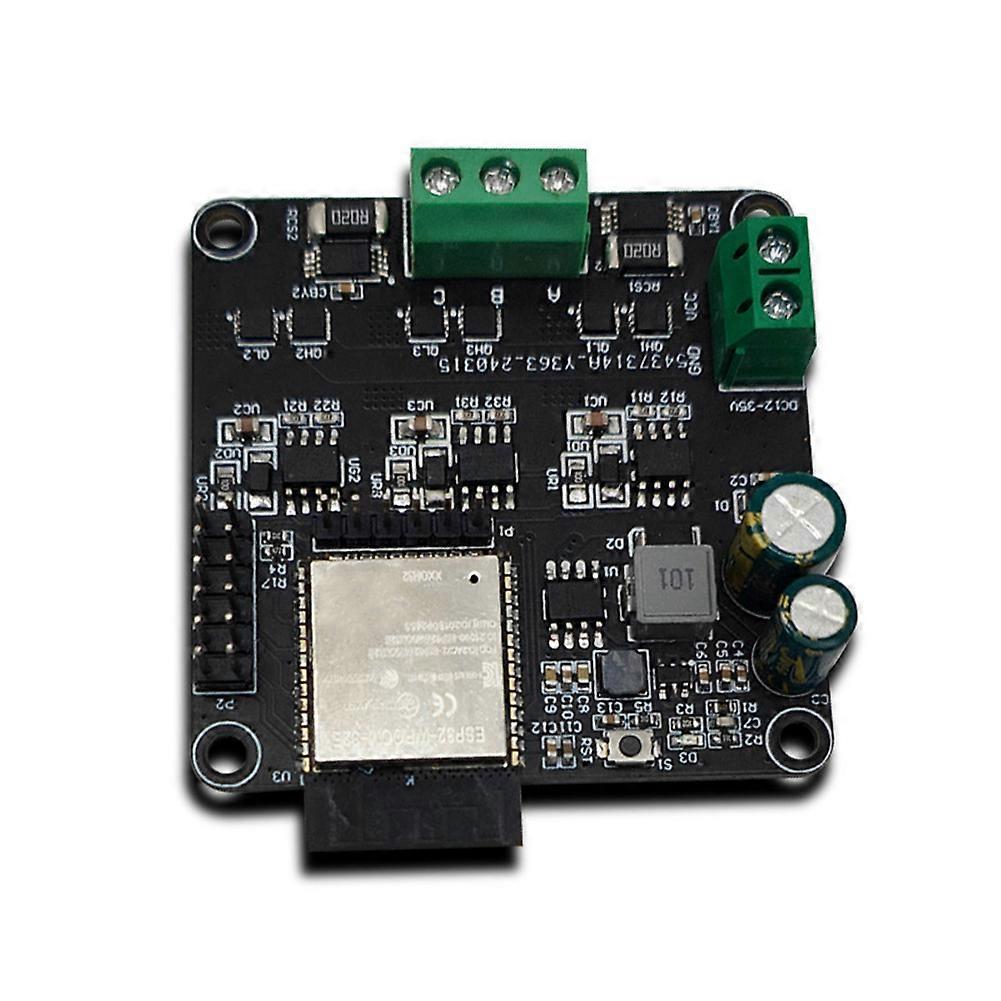

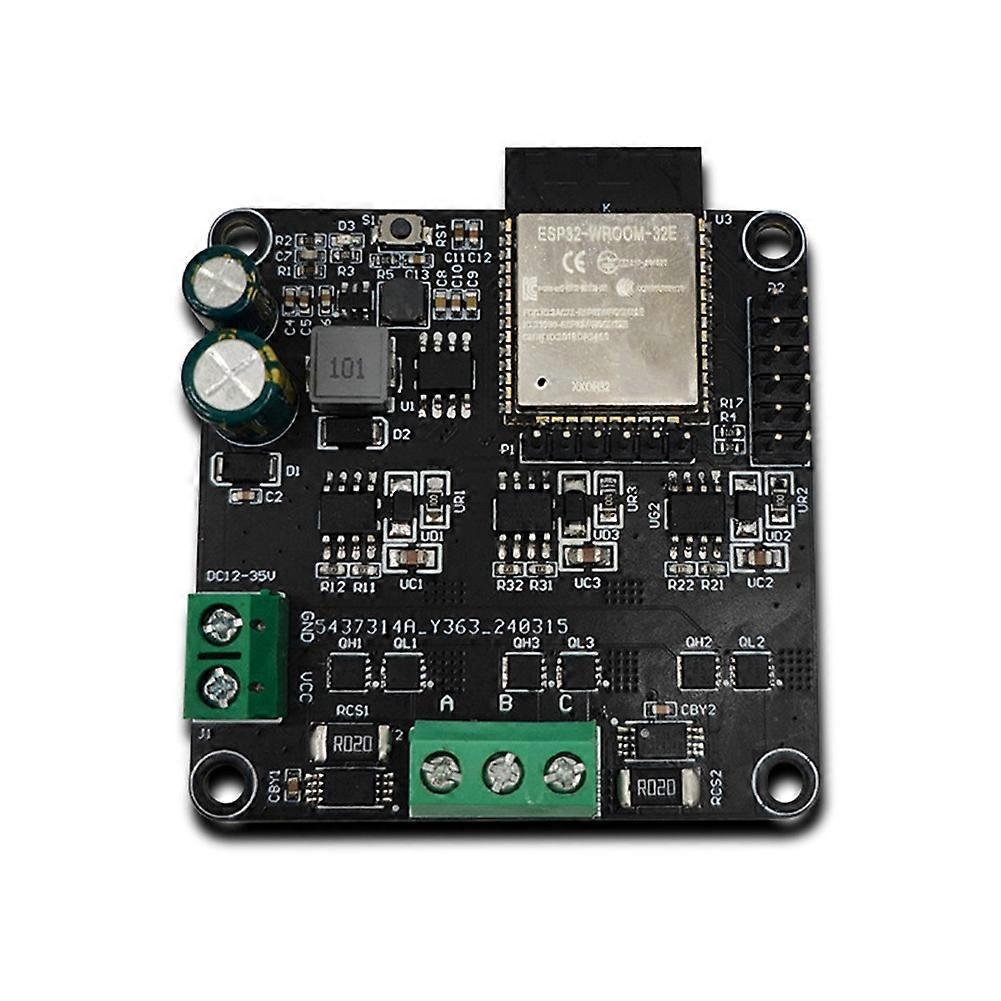

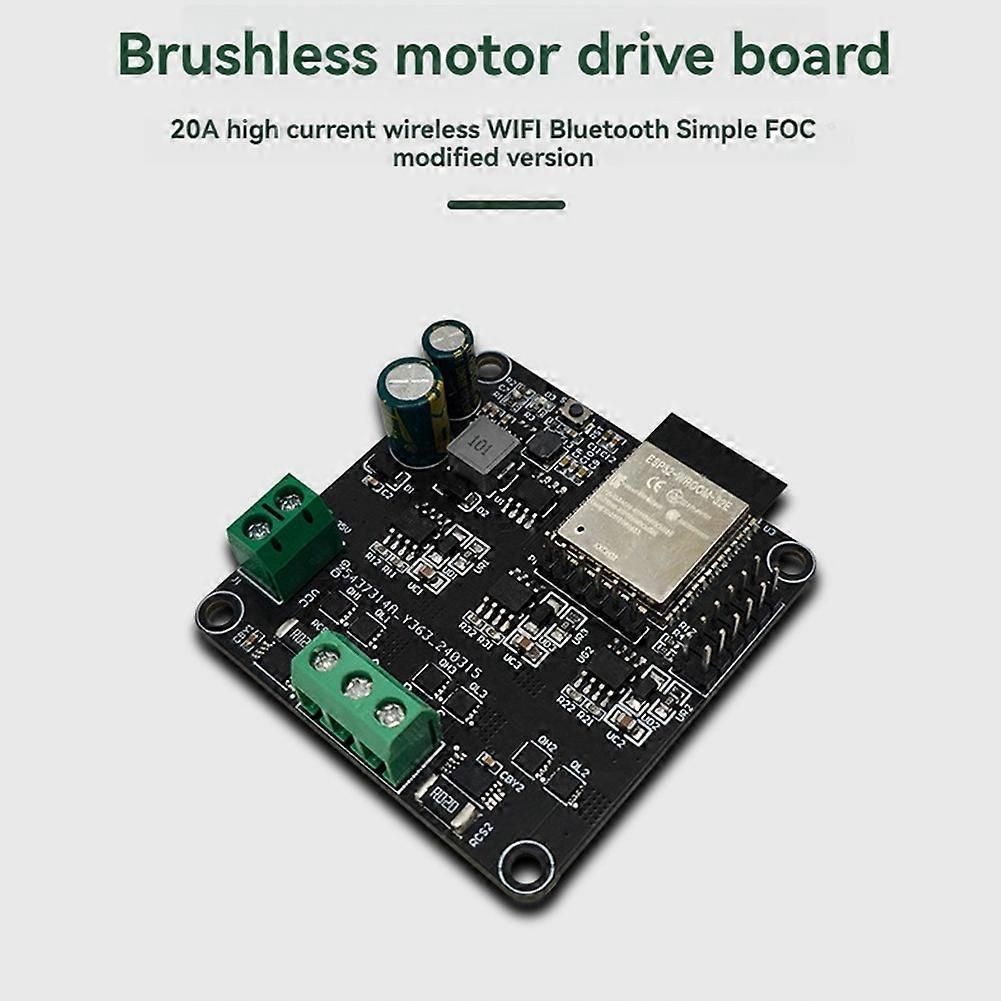

SimpleFOC Vysoce výkonný ESP32 20A Ovladač bezkartáčového motoru Deska Bezdrátový WIFI Bluetooth Simple FOC Modul pro dodatečnou montáž

1. Část BLDC pohonu se skládá ze 3 budičů hradel IR2104 a 6 NMOS tranzistorů.. Řídicí logika je kompatibilní s oficiálním řešením Simple FOC L6234PD; 2. Hlavní řídicí model: ESP32-WROOM-32E, 4MB Flash dvoujádrový MCU Wi-Fi & Bluetooth modul; 3. Na desce jsou použity 2 vysoce přesné proudové senzory INA240A2 pro měření fázového proudu A Hodnota vzorkovacího odporu pro fázi B je 10 mΩ (vyrobeno ze dvou rezistorů 20 mΩ zapojených paralelně); 4. Podpora magnetických senzorových enkodérů, jako jsou AS5600 a AS5047P; 5. Vyhraďte si port pro nahrávání firmwaru ESP32 pro sekundární vývoj;

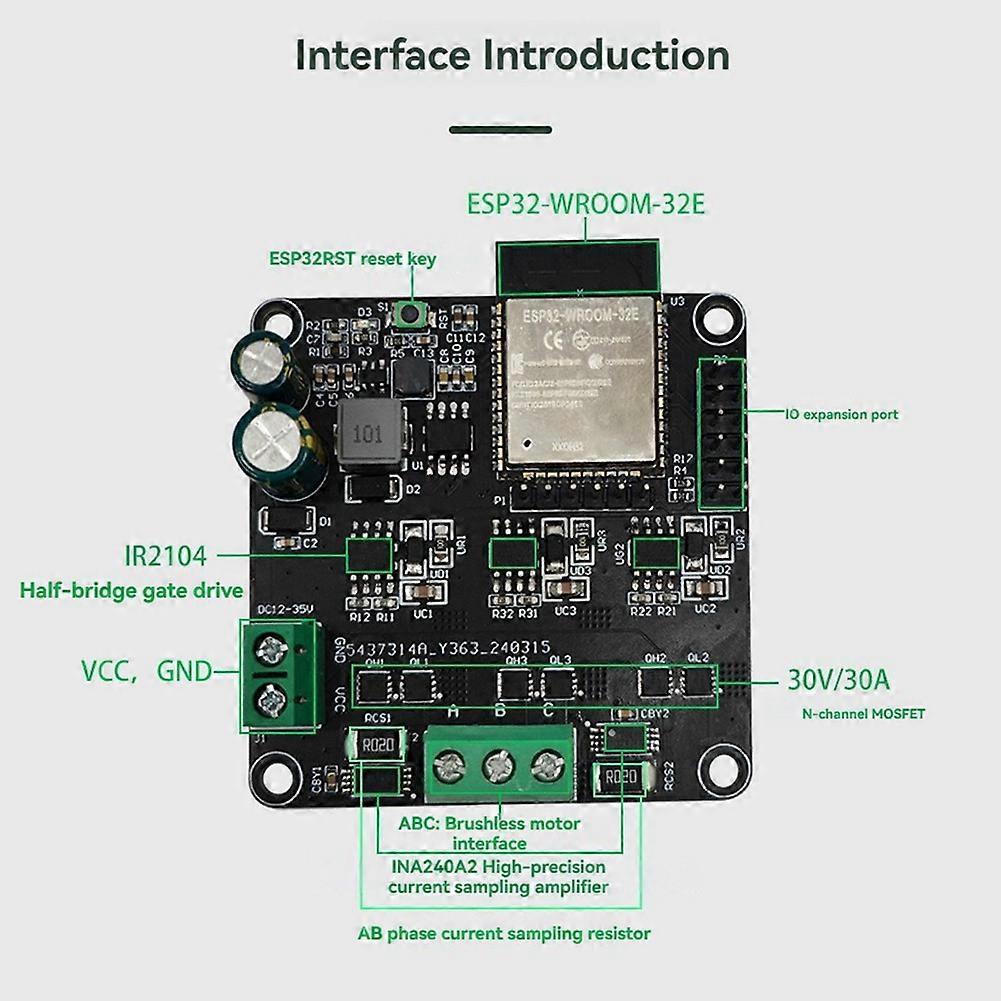

Tlačítko resetu na desce a indikátor napájení; Napájecí napětí DC12-28V Maximální výstupní proud: 20A Popis rozhraní: 1. VCC, GND: Napájecí zdroj DC12-28V; 2. ESP32-WROOM-32E: 4MB FLASH dvoujádrový MCU WI-FI a Bluetooth modul; 3. Klíč pro reset ESP32; 4. IR2104 polomostový budič hradla: SD# Povolit konec: Vysoká úroveň je platná. SD# pro vysoký HO a LO výstup řízený pomocí IN; Vypnutí výstupu HO a LO při nízké hodnotě SD# V řídicím terminálu: Když je SD# povoleno, při vysoké úrovni IN je výstup HO vysoký a výstup LO nízký.; Když je IN nízké, výstup HO je nízký a výstup LO je vysoký. 5. N-kanálový MOS tranzistor 30V/30A: Doporučuje se používat v rámci 28V/20A (protože fáze, maximální proudový vzorkovací rezistor může překročit pouze proud 20 A); 6. INA240A2 vysoce přesný zesilovač pro vzorkování proudu: používá se k měření INLINE proudu fáze A a B; 7. Vzorkovací rezistor proudu fáze A a B: hodnota odporu je 10MR(Z 2 rezistorů 2 20MR zapojených paralelně je vzorkovací odpor stejný jako u SIMPLE FOC V2.0.4), a maximální proud na fázi je 20A; 8. C: rozhraní bezkartáčového motoru; 9. Rozšiřující port V/V: magnetický enkodér, který lze použít pro připojení rozhraní 2C a SPI. (jako AS5600 a AS5047P). Barva: Černá Materiál: PCB

obsah balení: 1 * ESP32 20A Deska ovladače bezkartáčového motoru

Pouze výše uvedený obsah balení, ostatní produkty nejsou zahrnuty
