Označení:Ano
2. Podpora pro galvanické pokovování a leptání:Vhodné pro galvanické pokovování, zakrývání otvorů a leptání.
3. Efektivní výkon zakrývání otvorů:Vynikající schopnost zakrýt díry, vysoké rozlišení.
4. Dobrá kompatibilita materiálů:Účinně funguje na různých materiálech substrátů běžně používaných při výrobě DPS, což nabízí širokou přizpůsobivost.
1. Všestranné použití při výrobě DPS:Tato suchá vrstva se široce používá při výrobě DPS, připevňuje se na povrch DPS, aby byla fotocitlivá.
5. Stabilní v běžných galvanických lázních:Kompatibilní s běžnými pokovovacími roztoky, zachovává integritu povrchu bez vlnění nebo změny barvy během zpracování.
Specifikace:

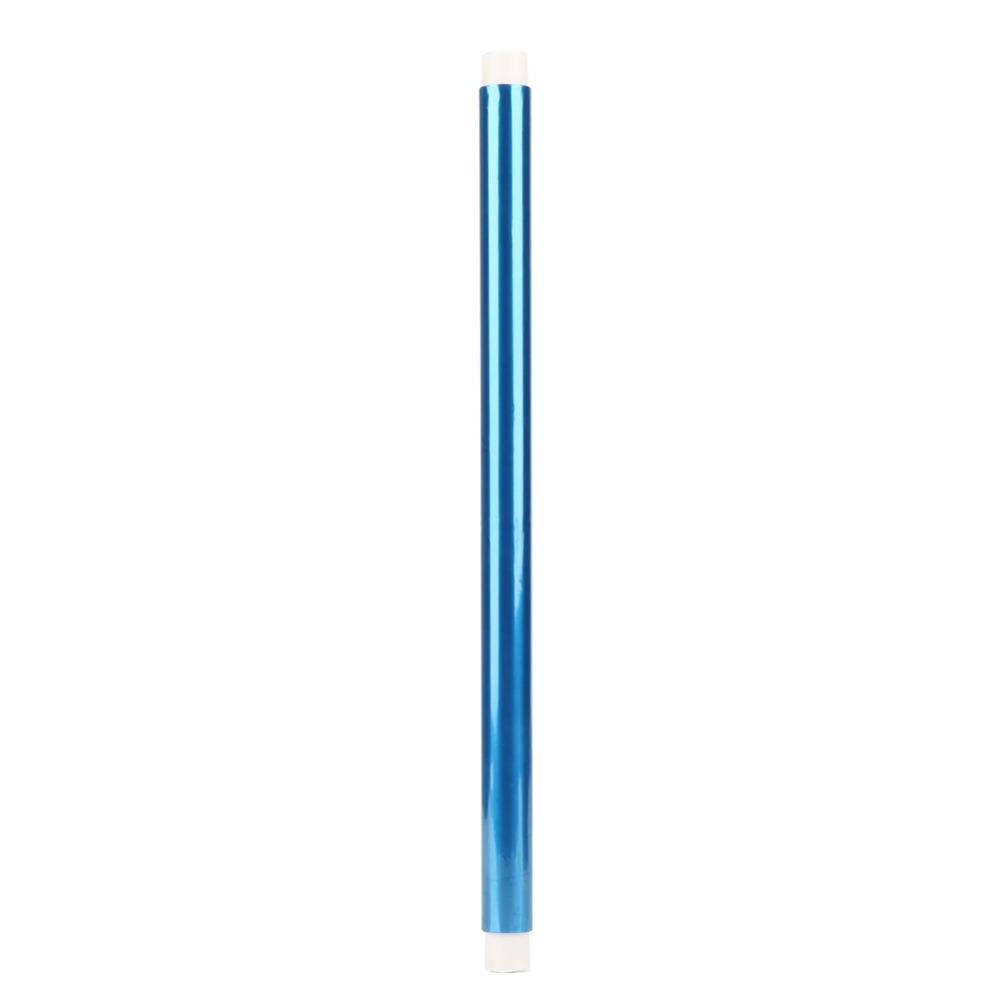

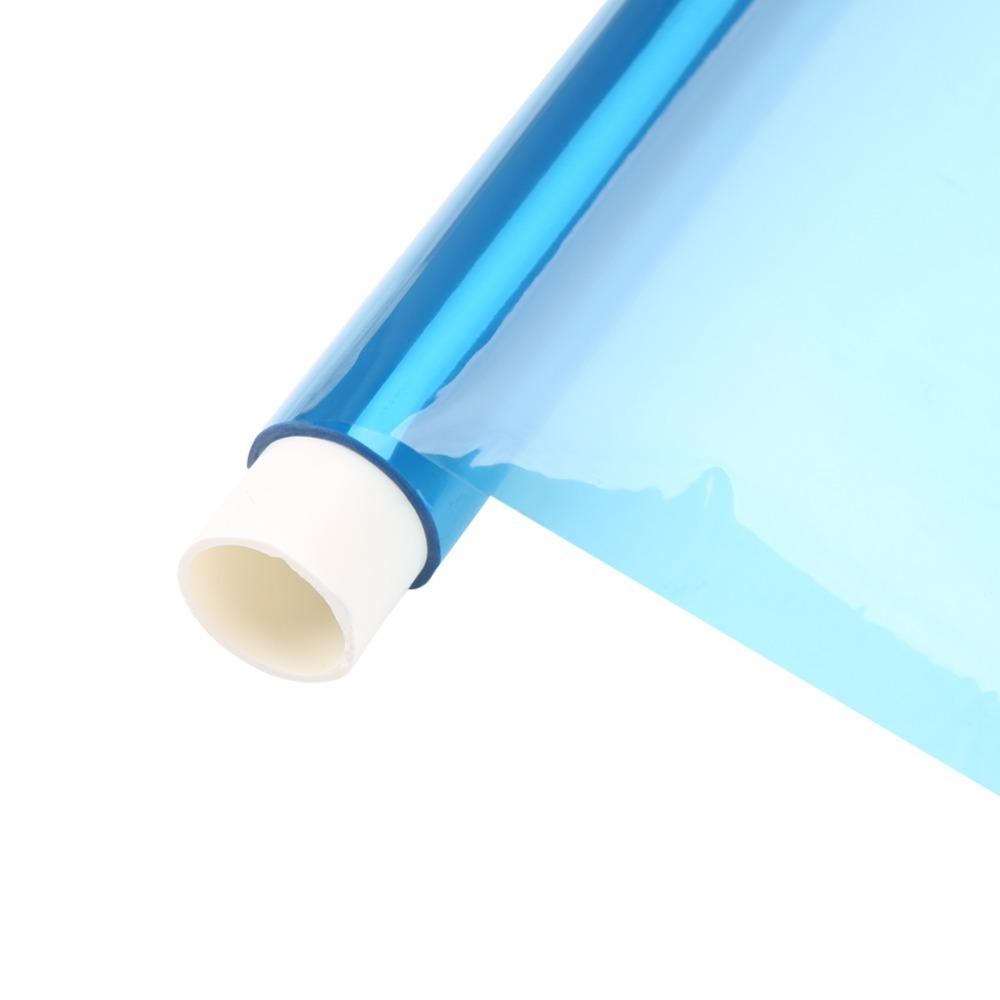

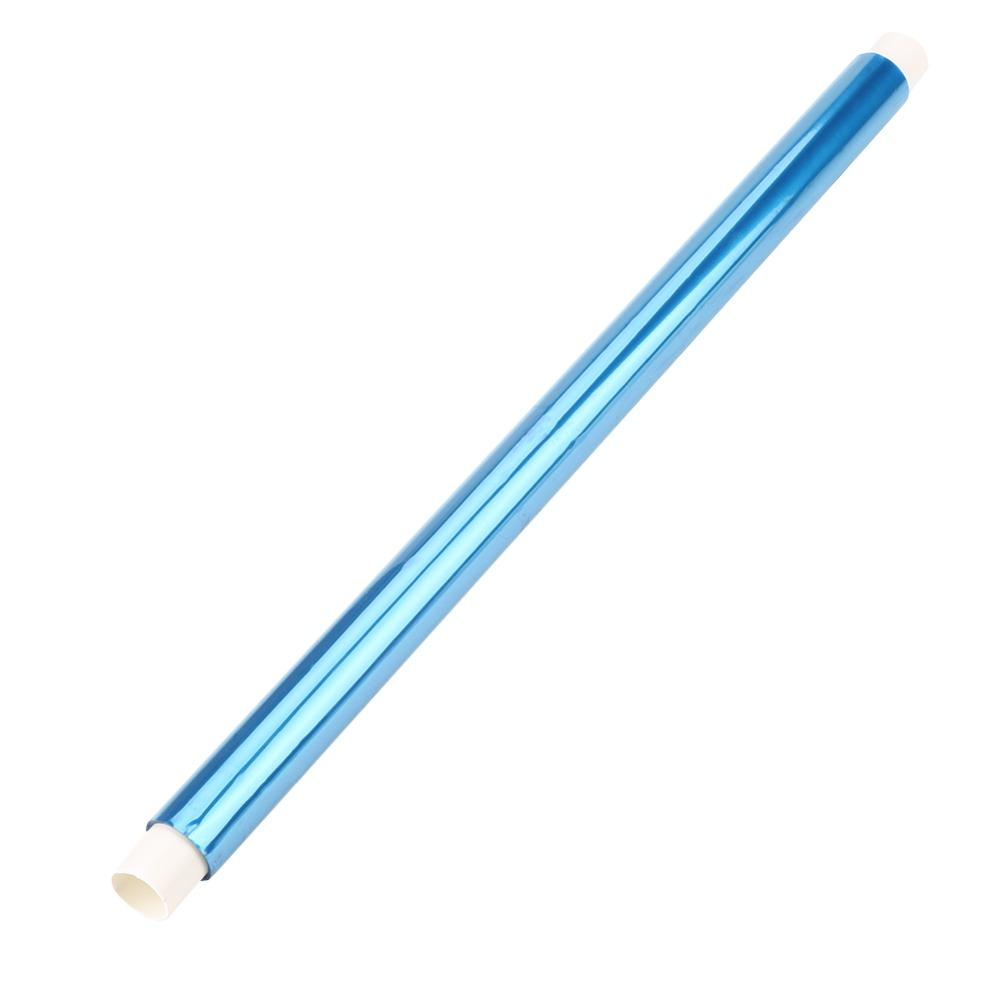

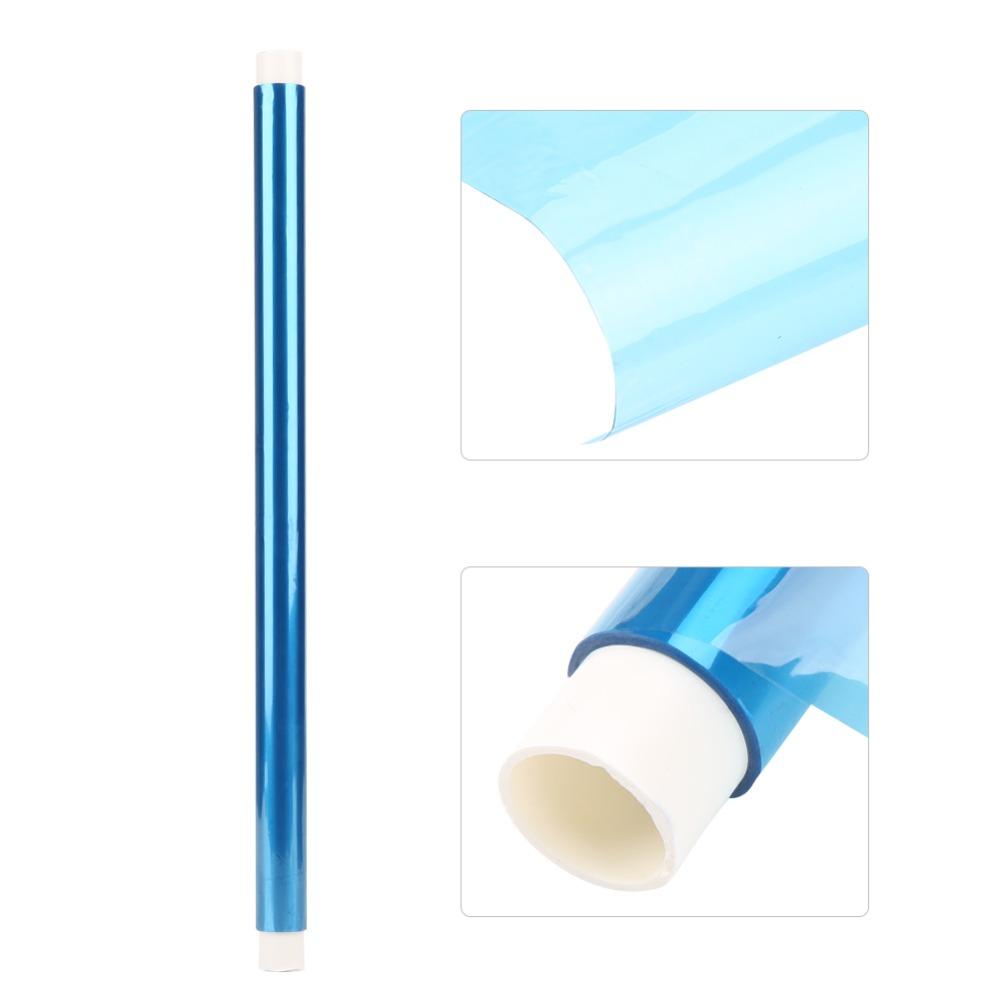

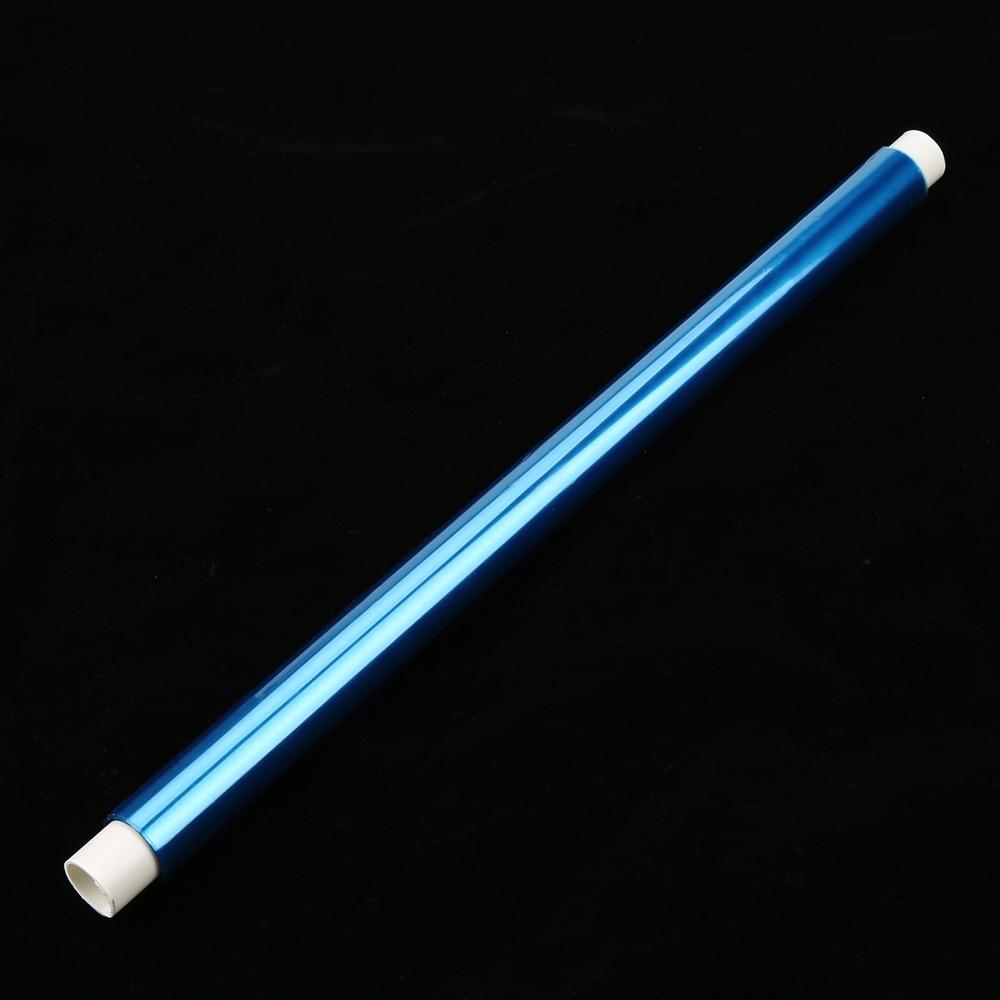

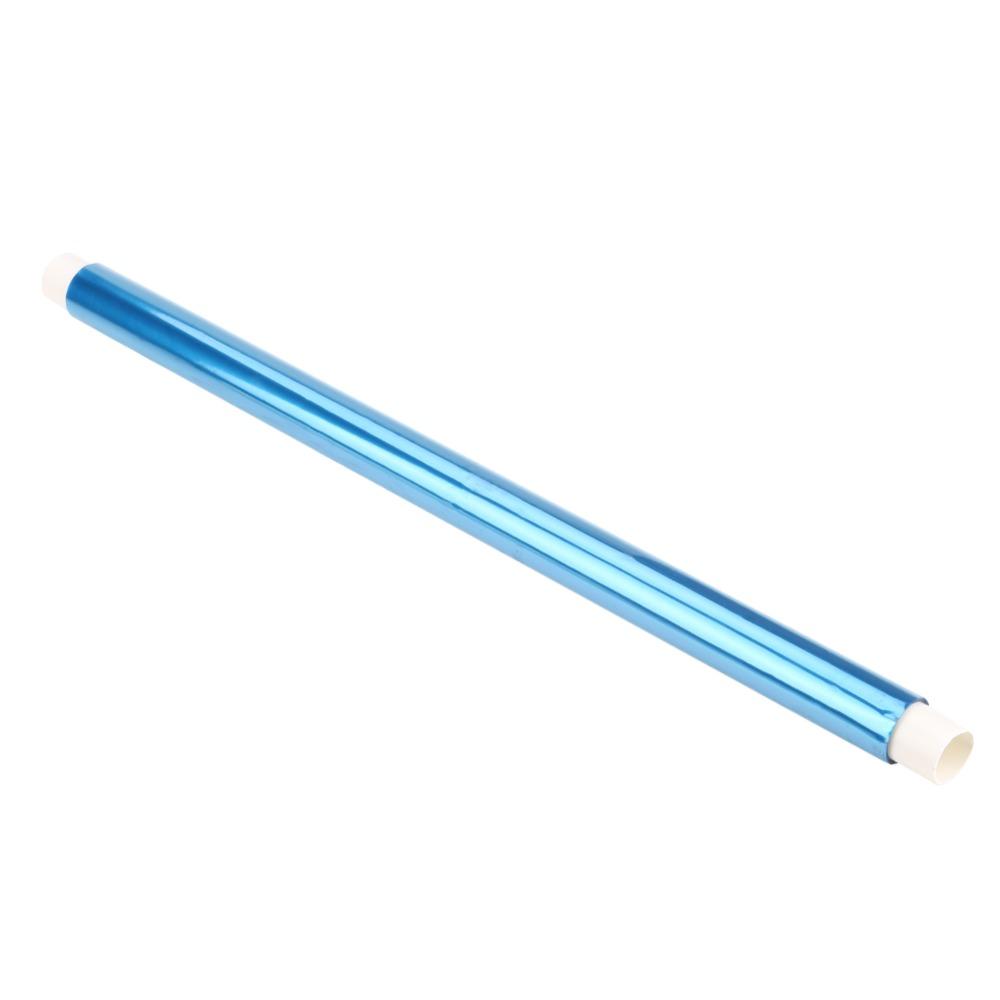

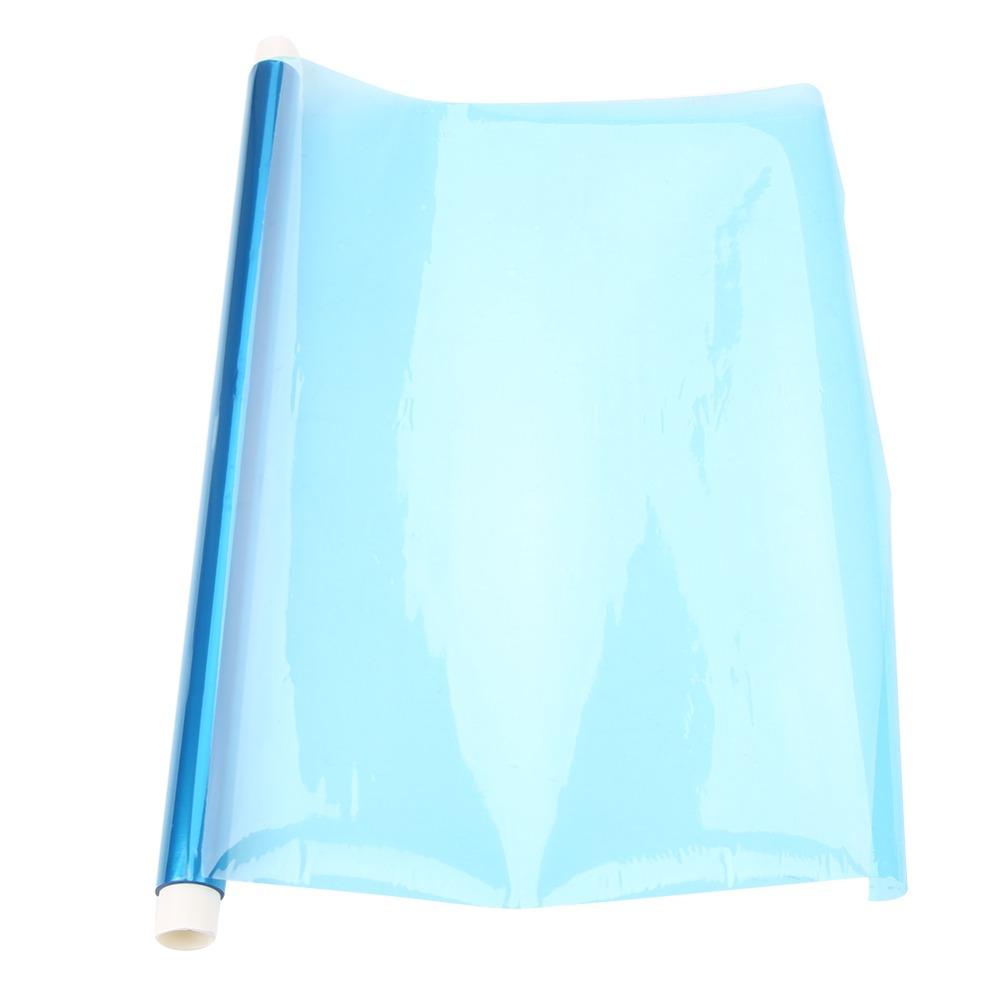

Typ položky: Fotosenzitivní suchý film
Použitelné produkty: PCB deska
Izolační materiál: Organická pryskyřice

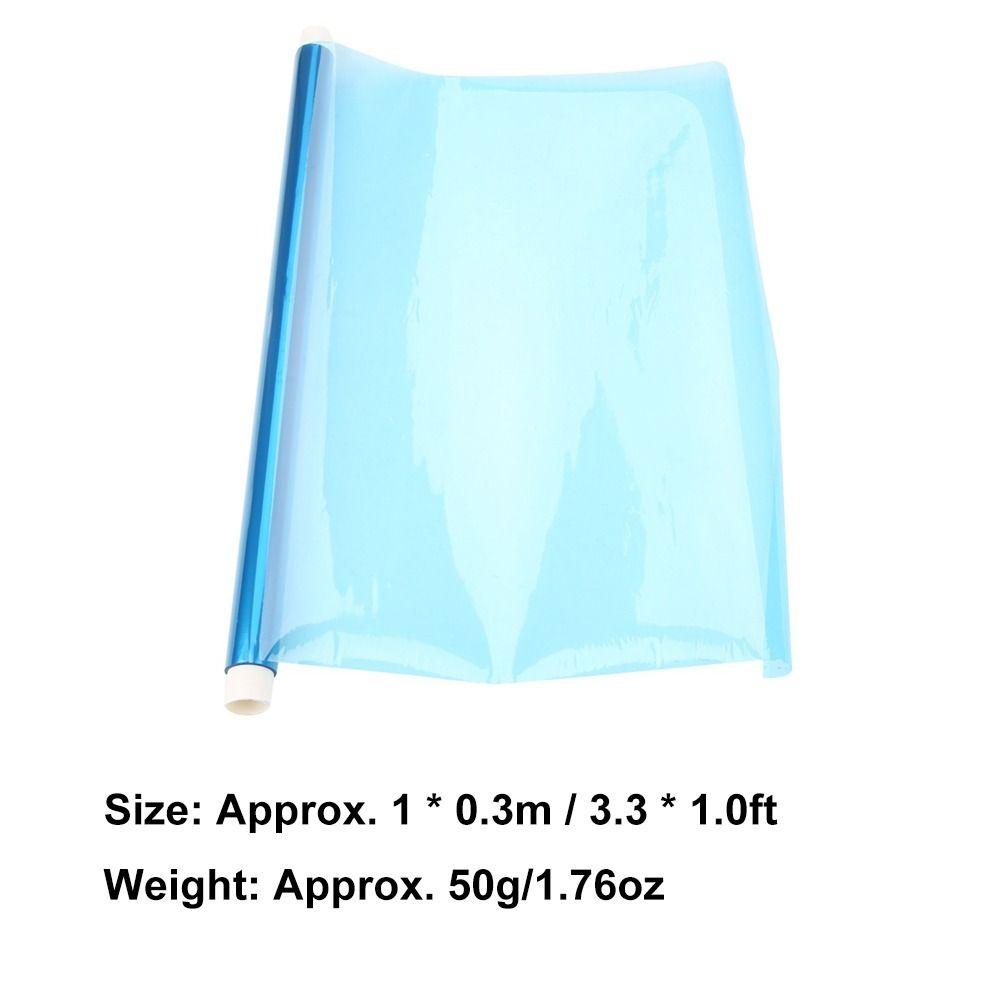

Hmotnost: Cca. 50 g
Velikost: Cca. 1 * 0,3 m / 3,3 * 1,0 stop
Seznam balíků:
1 * Foto citlivá suchá fólie
Provozní kroky:
1. Odkryjte fólii, fotocitlivá fólie je vložena mezi dvě vrstvy fólie, nejprve odtrhněte jednu stranu, je trochu obtížné ji odtrhnout, zkuste ještě několikrát.
2. Poté film, měděnou desku lze lehce očistit, srovnat, snažte se, aby nebyly bubliny
3. Po nanesení pasty se žehlička mírně zahřeje, ne příliš horká, aby se zafixovala
4. Film pro desky plošných spojů, doporučuje se použít film, dosáhnete nejvyšší jemnosti, pokud nevyžadujete přesnost, můžete použít pauzovací papír pro tisk.
5. Expozice, umístěte vytištěný vzor na fotocitlivou desku, použijte běžné úsporné žárovky asi na 30 minut, pokud máte expozimetr, tak na 1 minutu, slunce zatím nebylo vyzkoušeno, mělo by to být asi 15 minut, proces expozice je zřejmý, protože fotocitlivá vrstva při expozici mění barvu a mění se ze světle na tmavě modrou. Snadno uvidíte, jak se na desce objeví vaše schéma zapojení.
6. Vyvolejte, odlepte další ochrannou fólii, vložte ji do vývojky (vývojář je 1:100 vody, 10 gramů vody, 1 litr vody), a během vyvolávání otřete desku vatovou tyčinkou s trochou síly.
7. Leptání, to je samozřejmě leptací roztok nasycený vodou
8. Po leptání odstraňte fólii, odstraňte fólii 1:60 nebo 70 a desku na několik minut namočte.
