Specifikace:
Když modul detekuje signál překážky vpředu, rozsvítí se zelená kontrolka na obvodové desce a port OUT nadále vysílá signál nízké úrovně.
Modul detekuje vzdálenost 2 ~ 30 cm, detekční úhel je 35 °.
Detekční vzdálenost lze nastavit potenciometrem otáčeným ve směru hodinových ručiček, přičemž detekční vzdálenost se zvětšuje.
Potenciometr nastavitelný proti směru hodinových ručiček, detekční vzdálenost se zmenšuje.
Senzor využívá aktivní infračervenou detekci odrazu, takže klíčem k detekci vzdálenosti je odrazivost a tvar cíle.
Která černá detekční vzdálenost je nejmenší, bílá je největší.
Malá oblast ??vzdálenost předmětu je malá, vzdálenost velké plochy je velká.
Výstupní port senzorového modulu OUT lze přímo připojit k IO portu mikrokontroléru, a také může přímo spínat 5V relé.

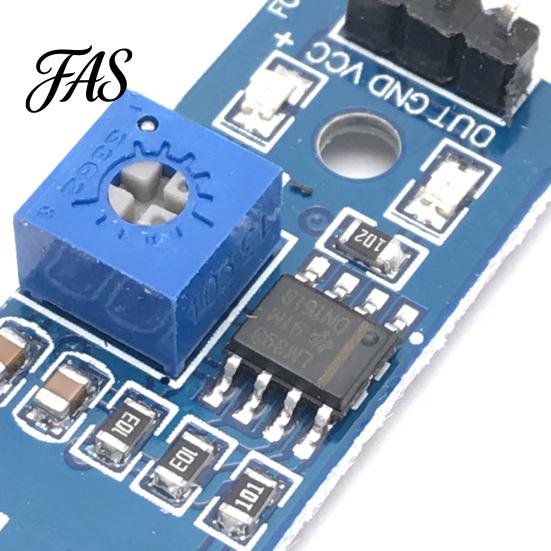

Komparátor s použitím LM393, stabilní.
Modul lze napájet 3-5V DC napájecím zdrojem.
Když je napájení zapnuto, svítí červená kontrolka napájení.
S 3mm šroubovými otvory, snadná instalace, instalace.

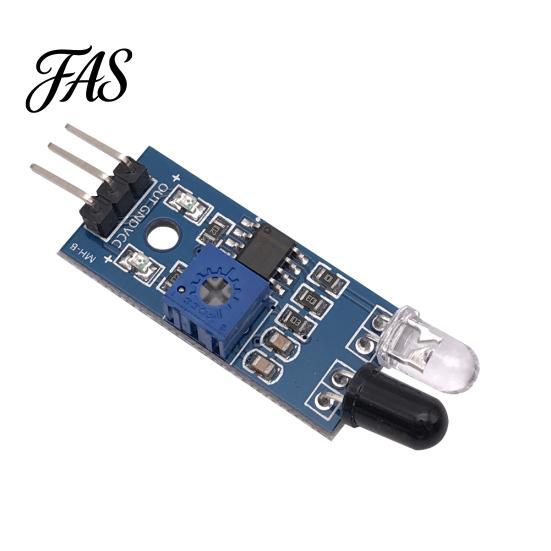

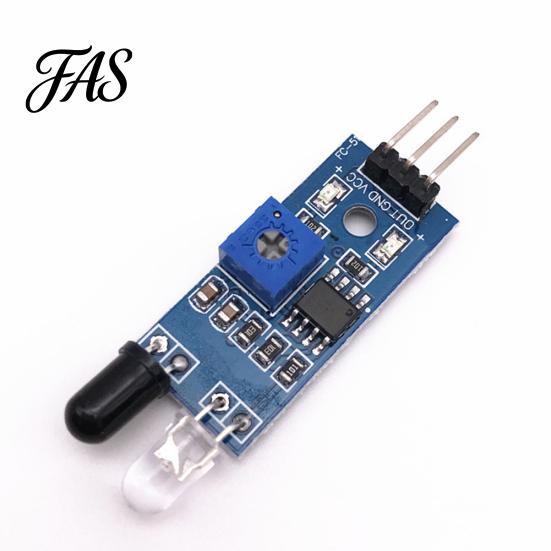

Typ: Infračervený modul pro vyhýbání se překážkám
Množství: 1ks

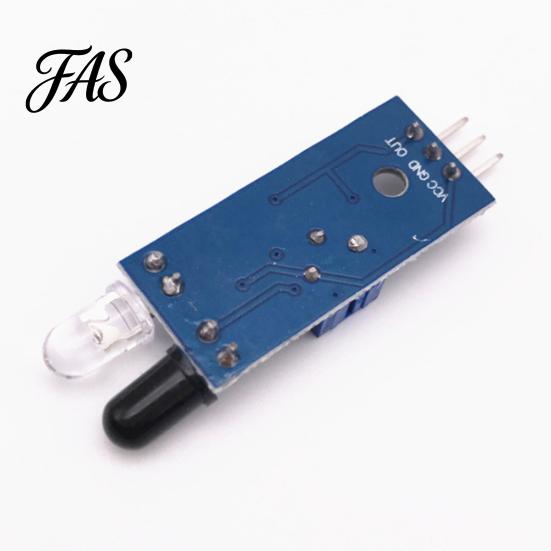

Spojení: VCC-VCC, GND-GND, OUT-IO
Velikost obvodové desky: Rozměr 3,2 cm x 1,4 cm(Cca.)
Zjištěná vzdálenost: 2cm - 30cm- 11.81" (Cca.)
Popis rozhraní (3-drát):
VCC: Externí napětí 3,3V-5V(Lze přímo připojit k 5V MCU a 3,3V MCU)
GND: GND externí
VEN: Malé desky Digitální výstupní rozhraní(0 a 1)
Poznámky:
Každý modul byl při dodání nastaven pro porovnávání prahového napětí pomocí nastavení potenciometru, potenciometr nenastavujte libovolně, pokud nenastanou výjimečné okolnosti.
Vzhledem k rozdílu v nastavení světla a obrazovky se barva položek může mírně lišit od obrázků.
Povolte mírný rozdíl v rozměrech kvůli různému ručnímu měření.
Balení obsahuje:
1 x modul infračerveného vyhýbání se překážkám
